PENCEL—旁壓儀
型 號：PENCEL
原產地：加拿大Roctest
用 途：PENCEL是一款小型旁壓儀，用于在土壤中進行原位加載試驗。
旁壓儀 - PENCEL
PENCEL是一款小型旁壓儀，用于在土壤中進行原位加載試驗。
- 概述
PENCEL旁壓儀，也稱為路面旁壓儀，貫入式或錐形旁壓計，由三個主要組件組成：
探頭
單腔探頭由裝配有可充氣氣囊、流體入口和飽和端部的圓柱體、錐形貫入靴和探桿轉換接頭組成。

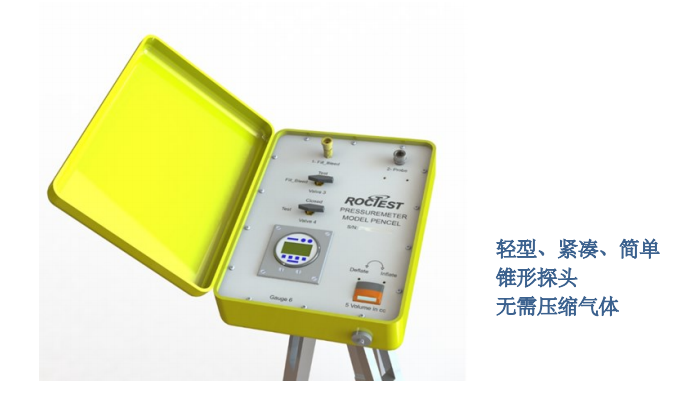

控制單元
控制單元是一個支撐在鋁制三腳架上的ABS儀器箱，該儀器箱包含氣缸、數顯式壓力表、數顯式體積指示器、控制閥和油管連接器。
測試管
標準測試管由在兩端都裝有截止快速接頭的單個導管組成，這使探頭或測試管可以在不使測試回路不飽和的情況下脫開。
PENCEL是一款高度便攜的系統，可提供簡單且經濟的操作。 使用手動螺旋鉆或探桿將探頭直接安裝在預先準備好的鉆孔中。 也可以通過靜力觸探貫入儀或輕型動力貫入方式將其貫入。 使用PENCEL進行測試不需要重型鉆探設備，這使其成為在無法使用重型設備或在經濟拮據的情況下使用的特別有吸引力的儀器。
- 主要特征
? 輕型、緊湊、簡單
? 直接貫入探頭
? 低成本，多功能旁壓儀
? 可與靜力觸探探頭配套使用
? 無需壓縮氣體
? 探頭與Texam 控制單元兼容
? 高壓力分辨率
- 應用
? 基礎
? 樁
? 路面
? 側向加載塔架
? 壓實控制

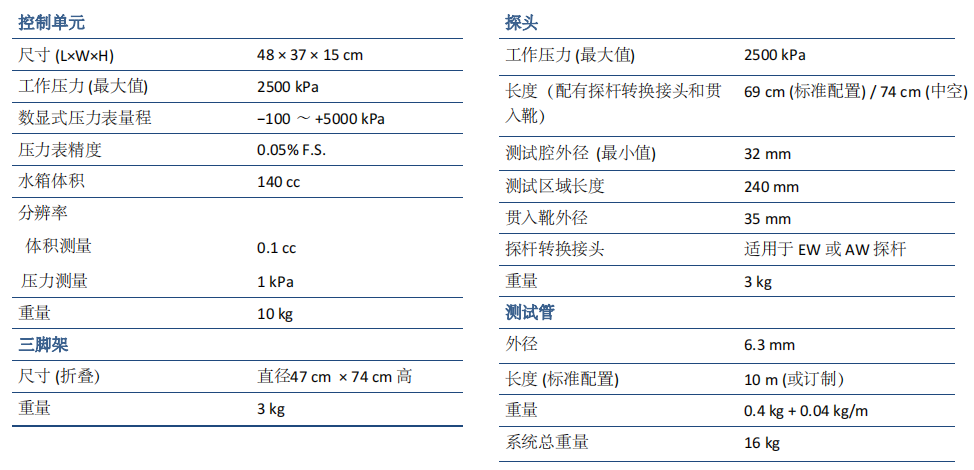

- 技術參數
- 測試過程和結果
將探頭安裝到位。 然后通常以相等的體積增量進行測試。

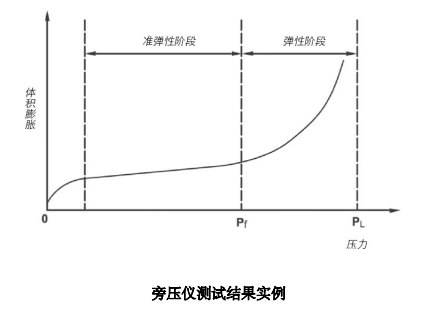

與其它旁壓儀一樣，使用PENCEL旁壓儀采集的測試數據會生成應力-應變曲線，可以從中獲得兩個主要參數：
? 極限壓力PL對應于探頭體積的兩倍增加，是土壤承載力的直接反映。
? 變形模量E在曲線的準線性初始部分確定。 它可用于估計沉降。
- 訂購信息
請指定:
? 與靜力觸探探頭一起使用的可選中空探頭
? 最大測試深度
