HT-YS620D 智能壓水試驗系統

在水利水電、交通、礦山以及核廢料處理等各類地下工程中，巖體透水率測試都是一項不可缺少的勘測內容。按照《水電工程鉆孔壓水試驗規程》（NB/T 35113-2018）的規定，巖體透水率常規壓水測試均采用三級壓力5個階段的測試方法進行原位測試。

隨著工程建設的發展，地下工程的埋深越來越大，地下工程圍巖承受著很高的水壓，巖體中的各種裂隙可能會張開或擴展，從而改變巖體的透水性。在常規壓水測試情況下的不透水巖體，在高壓水作用下往往會漏水。

因此，對巖體的高壓透水特征與巖體穩定性分析提出了越來越高的要求。準確地弄清巖體的高壓透水特征，對于工程建設具有重要的實際意義。

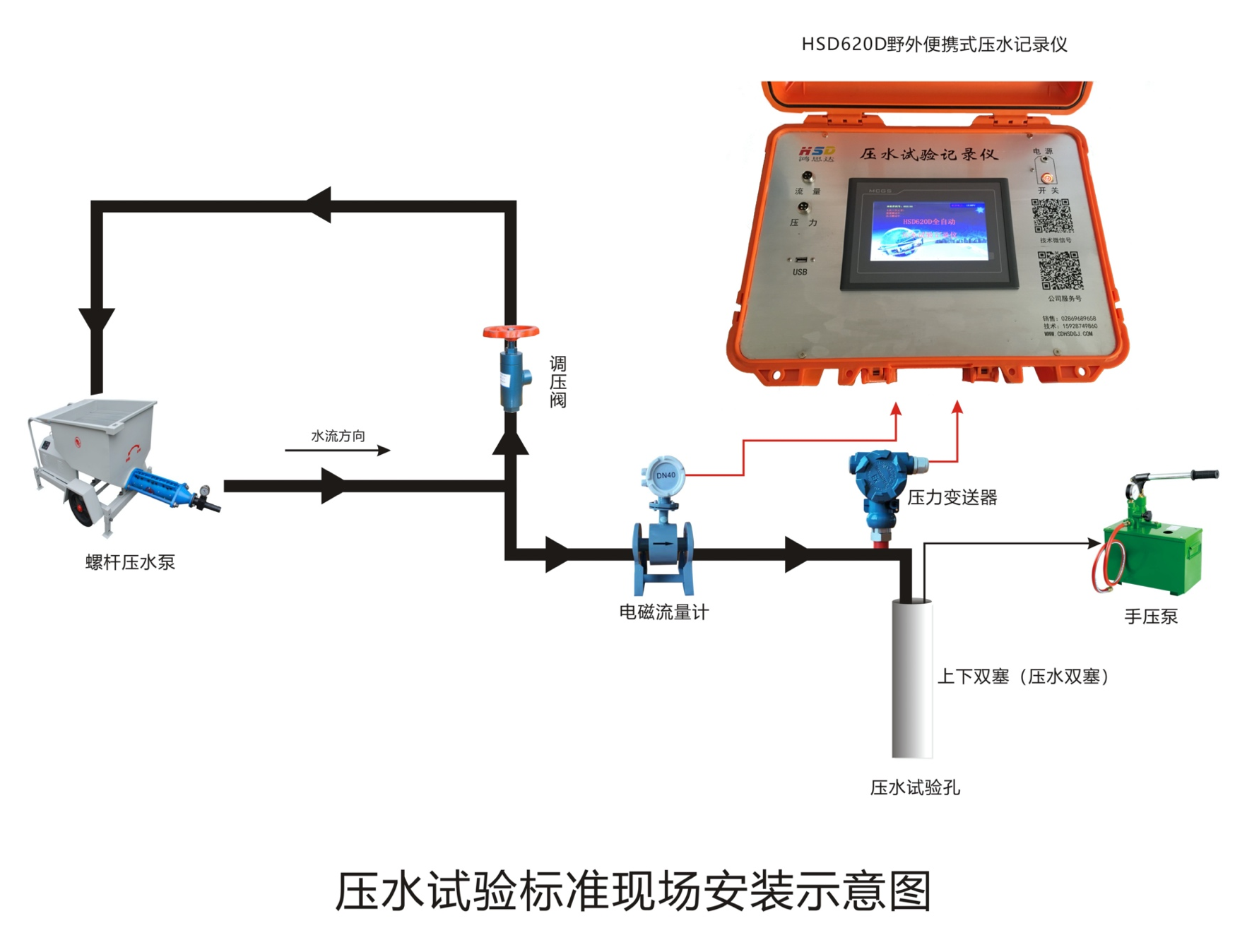

HT-YS629D全自動壓水試驗系統由壓水試驗記錄儀、螺桿壓水泵、雙層壓水管、封孔雙塞、水壓軟管和手壓泵組成。

YS620D智能壓水試驗記錄儀內置鋰電池，無需外部電源即可連續工作(亦可外接電源充電或工作)，提供便攜式野外壓水試驗檢測。適用于野外地質勘察壓水試驗，以及公路、電站、大壩、隧洞等工程基礎處理質量壓水試驗檢測。

YS620D智能壓水試驗記錄儀可滿足能源行業標準《NB∕T35113-2018 水電工程鉆孔壓水試驗規程》要求，不單可完成常規的單點法壓水試驗和五點法壓水試驗，更新增加了多階段壓水試驗（大于五點）、快速高壓壓水試驗、中速高壓壓水試驗、慢速高壓壓水試驗、壓力脈沖試驗。實時記錄試驗孔壓水過程中的流量、壓力等參數，自動控制各階段壓水過程，達到規范要求自動結束壓水試驗過程(亦可根據項目特點自定義結束標準)；分別統計注入率、壓力、透水率、累計注入率等數據，并自動生成壓水試驗報表，為壓水試驗資料整理提供必要的原始資料；可實時打印 P－T，Q－T 曲線；自動生成 P－Q 曲線，幫助用戶準確判斷 PQ 曲線類型。

產品性能及特點：

1. YS620D 壓水試驗記錄儀適用于水電水利工程、公路、鐵路、高鐵、電站、大壩等工程地質勘察以及第三方壓水試驗質量檢查。

2. YS620D 壓水試驗記錄儀可滿足能源行業標準《NB/T35113-2018水電工程鉆孔壓水試驗規程》要求，支持單點法壓水試驗、常規壓水試驗（三壓力五階段）和多點（如五壓力九階段，七壓力十三階段等）快速高壓壓水試驗、中速高壓壓水試驗、慢速高壓壓水試驗過程監測、壓力脈沖試驗。

3. 實時記錄試驗孔壓水過程中的流量、壓力等參數，自動控制各階段壓水過程，達到規范要求自動結束壓水試驗過程；

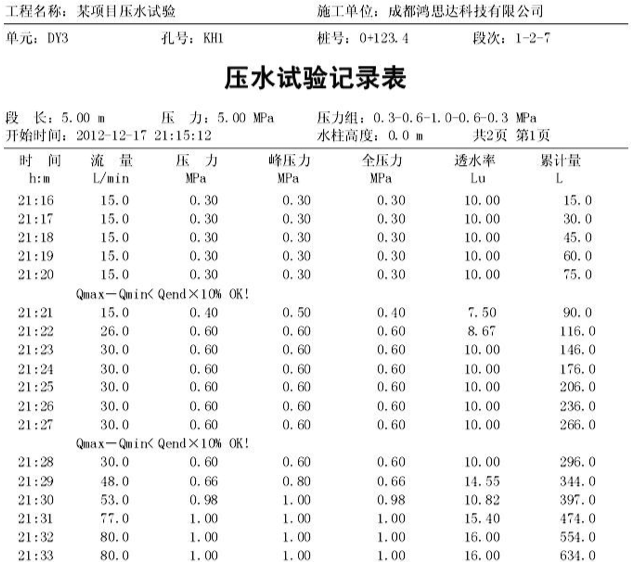

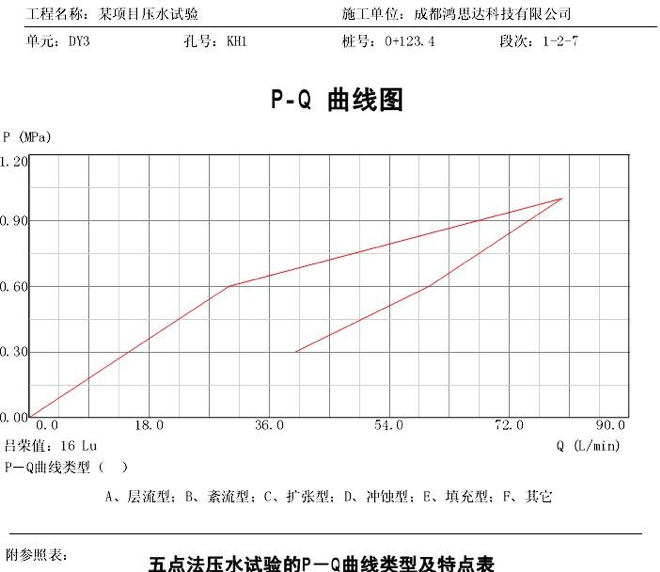

4. 能分別統計注入率、壓力、透水率、累計注入率等數據，并自動生成壓水試驗報表，為壓水試驗資料整理提供必要的原始資料；可實時打印 P－T，Q－T 曲線；自動生成 P－Q 曲線、P－LU 曲線，幫助用戶準確判斷 PQ 曲線類型。

5. 雙電源供電模式，內置大容量鋰電池，適應野外無外部電源環境長時間工作，滿足野外施工檢測。

6. YS620D 壓水試驗記錄儀具備完全自主知識產權，擁有軟件著作權。

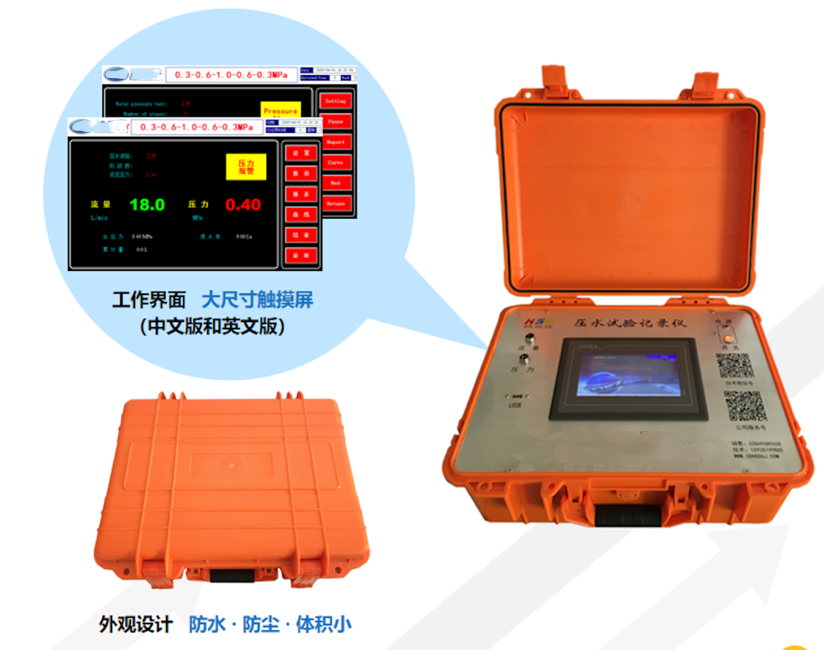

7. 主機采用單片機現場實時采集數據＋全通道全保護系統＋7 英寸高亮度 TFT 真彩（65535 色）國際知名的液晶屏＋四線電阻式觸摸屏完美組合，系統設計更合理，具有超酷的人機視覺界面。

8. 采用先進的數據保護軟硬件系統，性能穩定、抗干擾能力強，能夠在斷電、誤操作等情況下完整保存數據。

9. 可隨時以表格或時間歷程圖的方式查詢當前試驗孔段的歷史數據、曲線。支持報表數據和曲線（P-T、Q-T、P-Q）的重復打印。

10. 全中文圖形界面，操作簡單、方便，技術人員不需懂電腦，即使初中文化程度培訓 1 小時就能保證正常使用。

11. 出現操作故障，提供一鍵恢復功能，杜絕用戶在誤操作而造成數據處理出錯。

12. 提供現場 A4 打印和內部存儲功能，支持 U 盤多種數據格式導出，進行二次打印及分析處理。

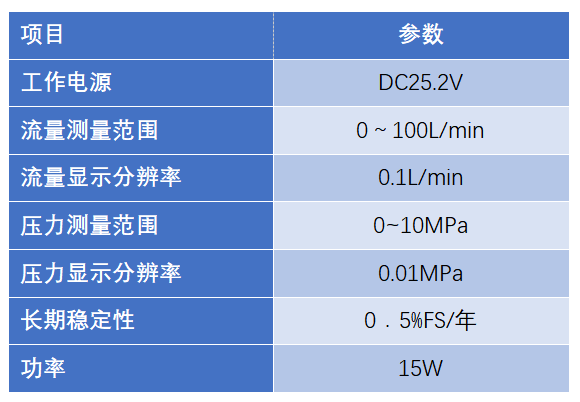

智能型記錄儀技術參數

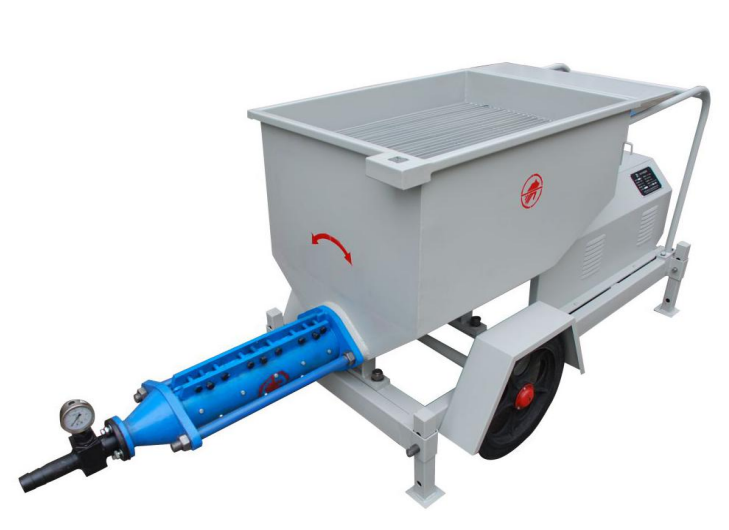

  HLG6000螺桿壓水泵

l HLG6000 螺桿壓水泵，流量大、壓力穩，專為鉆孔壓水試驗設計。

l 全進口電器，性能穩定可靠

l 主要易損件采用進口原材料，使用壽命長，大大節約使用成本

l 適用于水電水利工程地質勘察與公路、電站、大壩、隧洞等工程地基基礎處理先導孔壓水試

l 驗以及第三方質量檢查鉆孔壓水試驗。

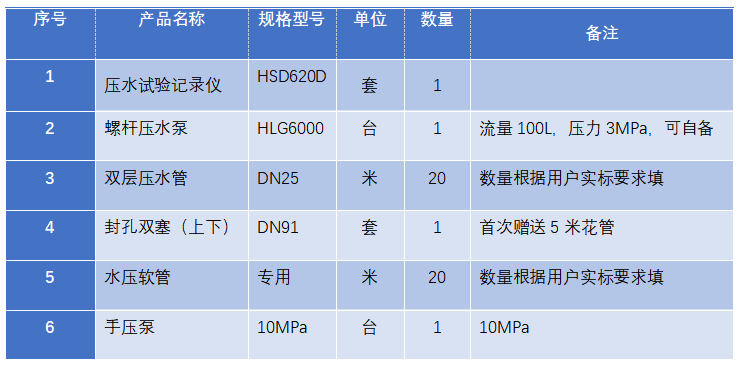

 系統配置
