DS9 便攜式遠程報警聲發射監測儀
型 號：DS9
原產地：國產
用 途：現場長期監測應用場景：橋梁、斜拉橋拉索、索道橋、隧道、邊坡、滑坡、錨桿、礦山
DS9 便攜式遠程報警聲發射監測儀
現場長期監測應用場景：橋梁、斜拉橋拉索、索道橋、隧道、邊坡、滑坡、錨桿、礦山

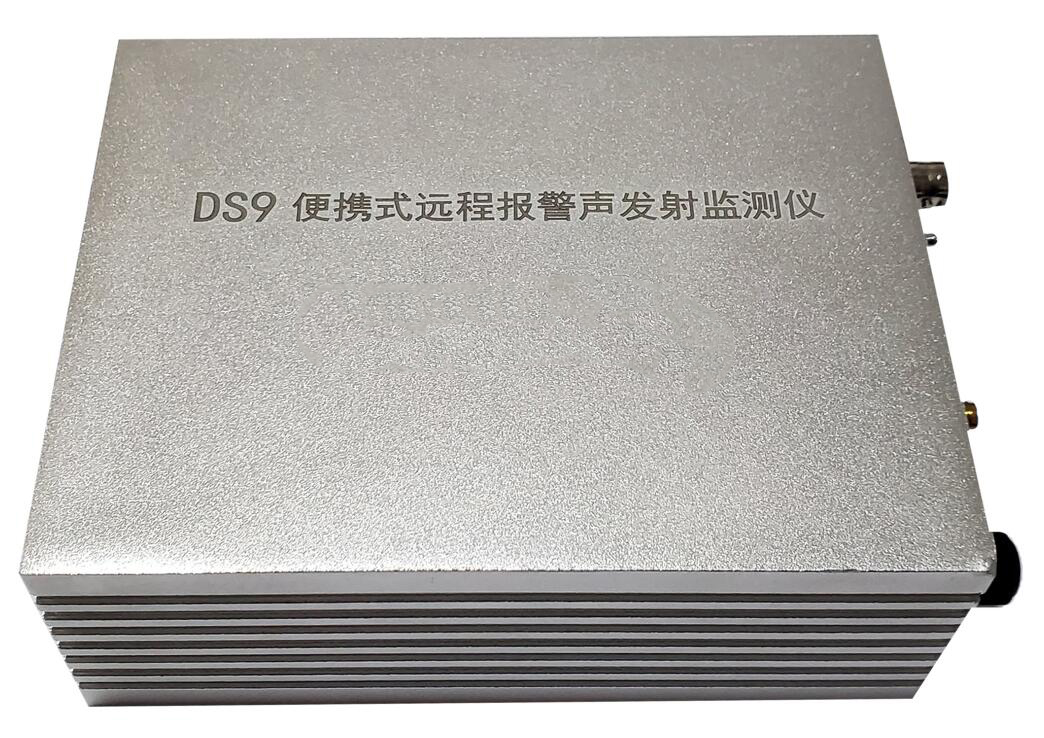

一通道

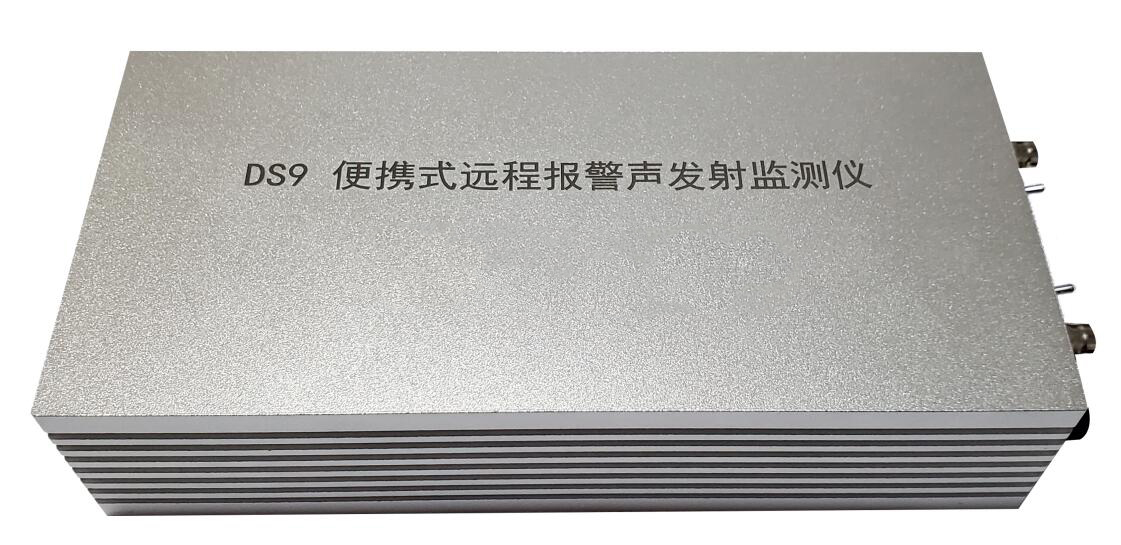

二通道
一、產品簡介：
1、產品規格：1通道、2通道。
2、產品類型：4G網模式、局域網模式、光纖模式。
3、便攜：主機高度近乎2個硬幣直徑。可輕松放到易損部位監測，可以不用連接電腦。
4、自檢功能(2通道具備)：2個通道可以激發信號及接收信號，確保傳感器耦合完好，沒有松動。
5、遠程報警：內部含有4G模塊，有特征信號出現從網絡上就可以看到報警信號。
6、監測時長：可長年累月進行監測，無人值守，有報警信號自動上傳網絡。
二、產品說明：
1、DS9聲發射監測系統是一套基于國家通訊主干網，用于現場聲發射監測的系統。
2、DS9監測儀(4G)與基站通訊。在4G信號廣泛覆蓋的區域，均可安裝DS9聲發射監測系統。
3、DS9監測儀安裝簡單，將監測儀和傳感器安裝好，再供電即可。現場可以使用220V交流電或使用太陽能電池供電。
4、監測儀安裝完畢后，客戶可以通過電腦，遠程實現對DS9監測儀的各種設置。
5、監測儀開始運行后，客戶電腦可以實時接收現場的聲發射數據（參數、波形）。
6、監測儀發送的聲發射參數全部在云服務器進行備份，也就是用戶關閉電腦，聲發射參數會自動保存到云服務器，用戶開機后，可以瀏覽云服務器上的參數，可以全部或指定時間段下載。聲發射波形由于數據量大，不在云服務器上備份。
7、接收到的聲發射參數、波形，可以使用DS9AE聲發射監測系統分析軟件進行分析、處理。
8、聲發射參數、波形，可以方便的導出，以便客戶可以使用其他軟件進行分析。

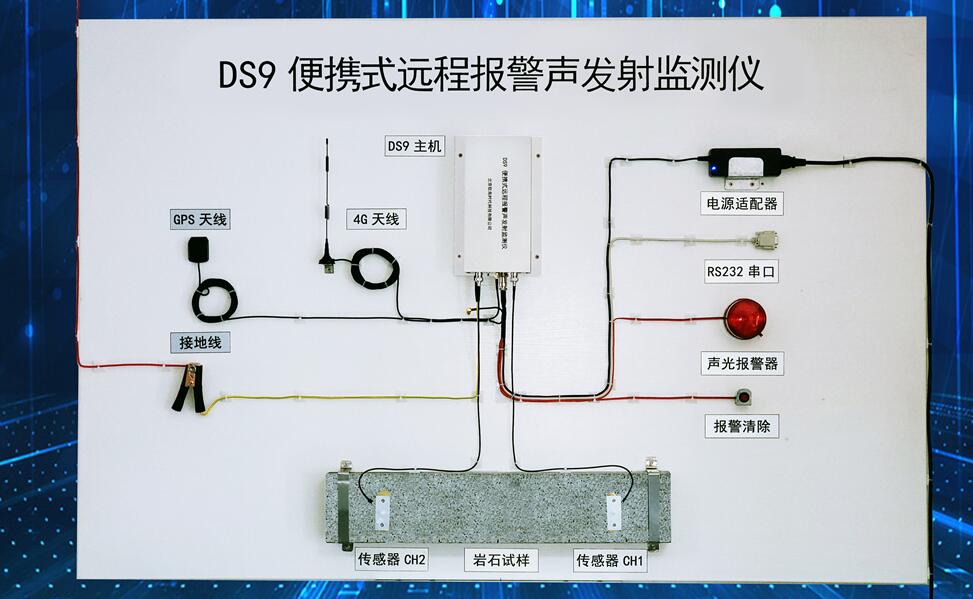

展板儀器連接圖：

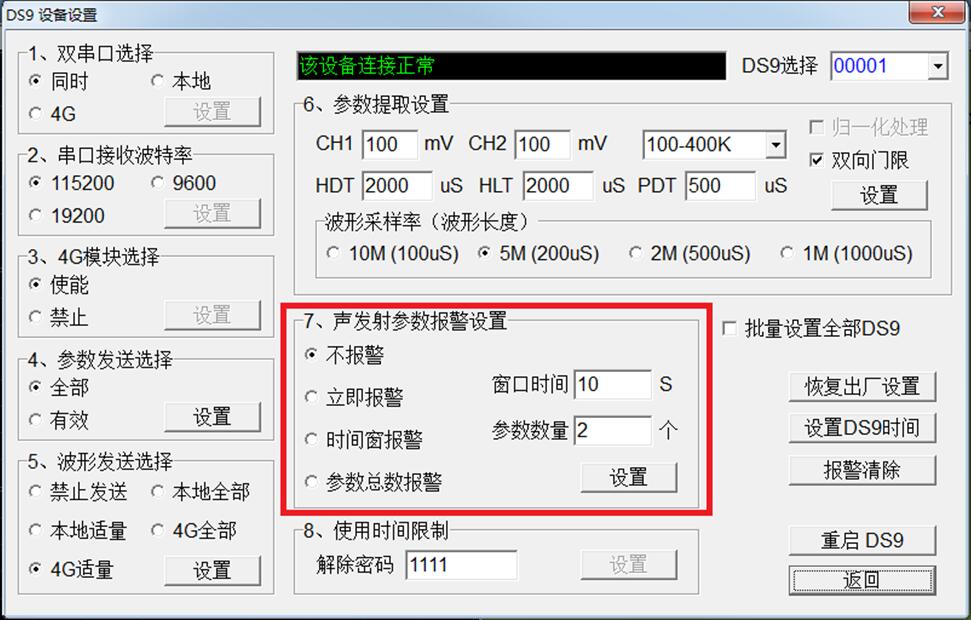

報警功能：
三、系統介紹（3種模式，以下分別介紹）

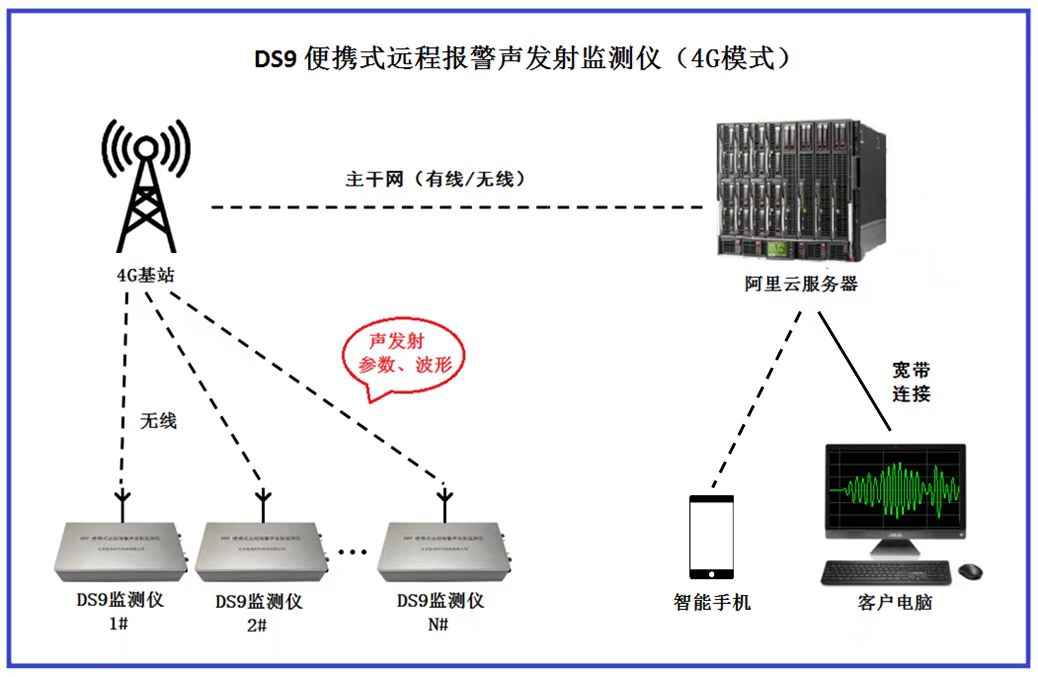

（一）4G網模式

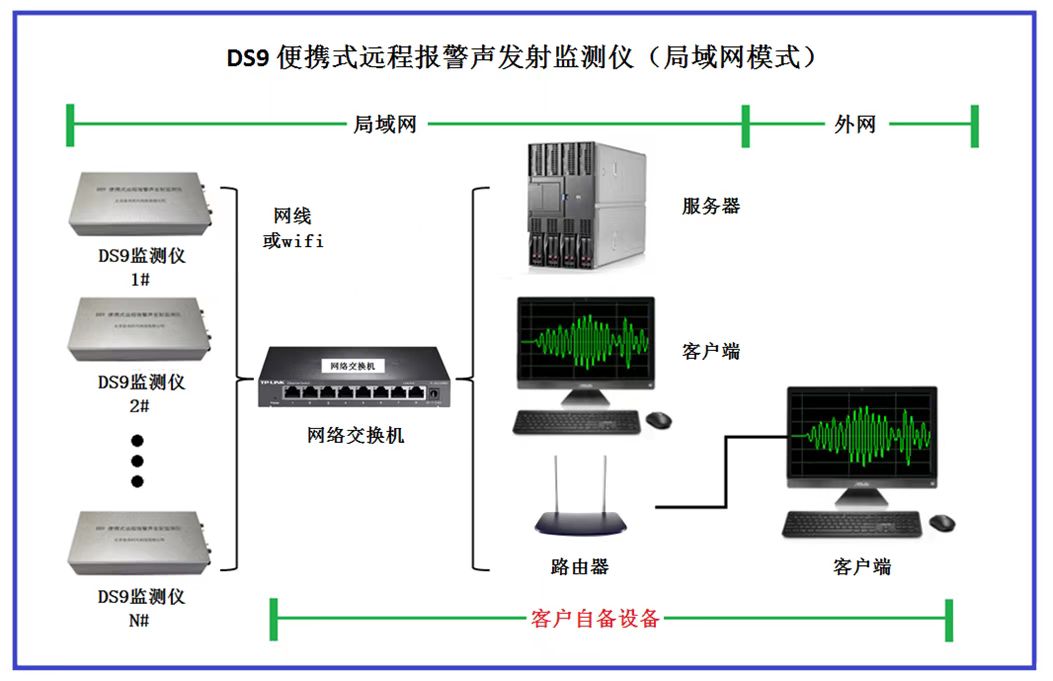

（二）局域網模式

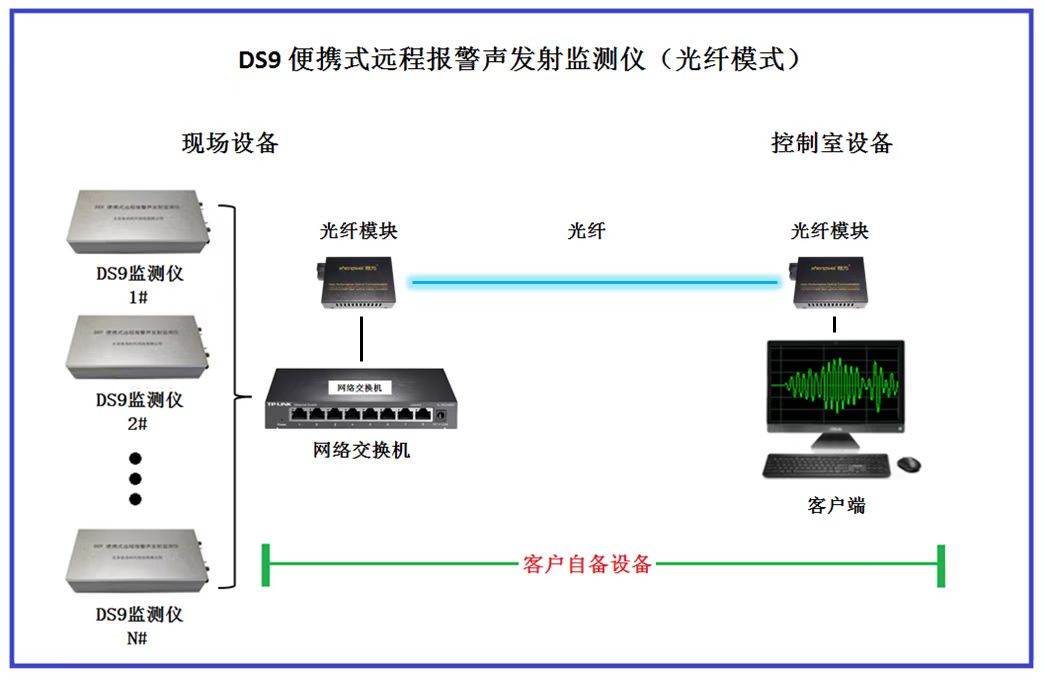

（三）光纖模式
四、技術指標：
型號 DS9-2W 規格 4G網 局域網 Wifi 通道數 1通道 2通道 波形（1024點） 有 參數 有 串口波形（1024點） 有 串口參數 有 參數采樣率 10M（不可調整） 串行口數據傳輸 內置 波形采樣率 10M（100uS）、5M（200uS）、2M（500uS）、1M（1000uS） AD轉換精度 16bit AD轉換非線性誤差 ±0.5LSB 硬件濾波器 多檔軟件設置 放大器增益 20/ 40/ 60 三檔可調 AST功能 有 報警條件設置 用戶自定義，可實時更新 本地報警輸出 一組繼電器接點 本地報警解除 外部開關信號輸入 傳感器信號輸入方式 單端信號 供電電源 DC-24V 0.25A 6W 使用環境 -10℃～60℃ 外形尺寸 24cm*11.5cm*6cm 主機重量 1.5kg
可以調整，不同的采樣率對于不同的波形長度
五、現場監測案例

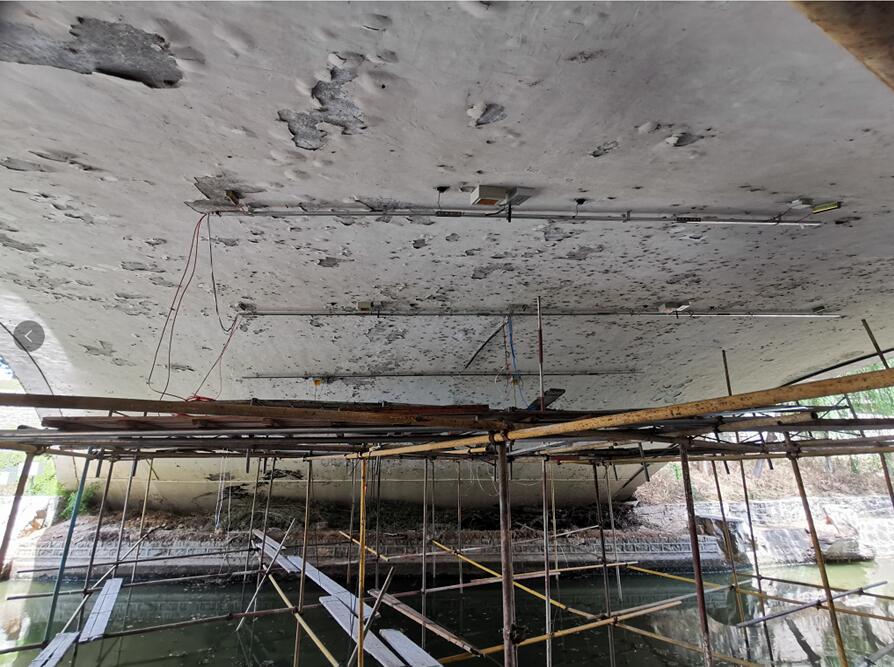

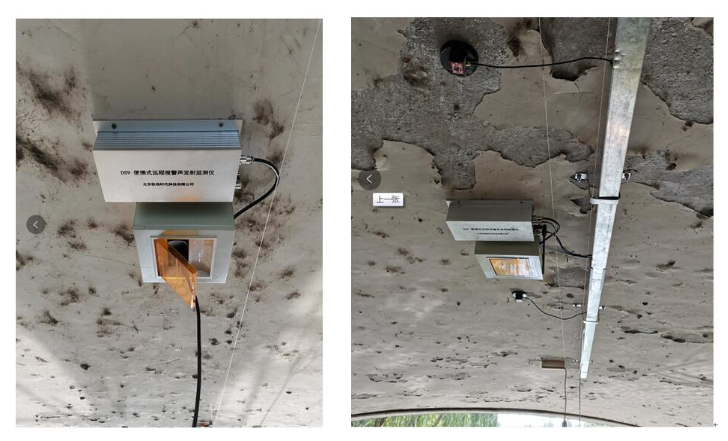

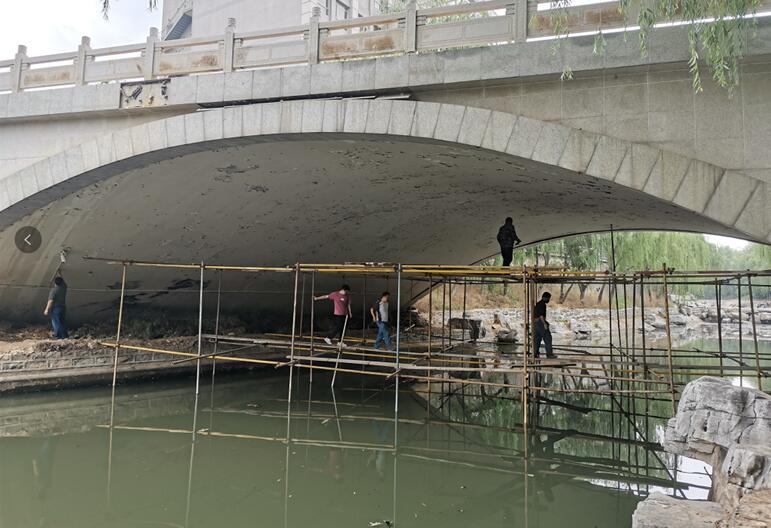

濟南大學--橋梁監測2020.06.05
