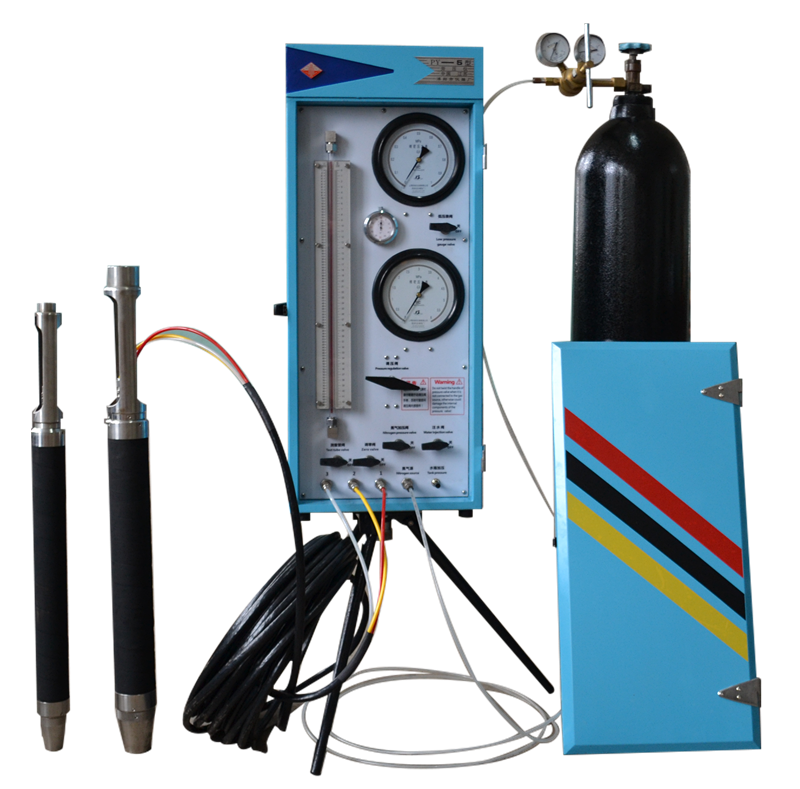

PY系列預鉆式旁壓儀 產品介紹及技術參數
型 號：PY系列
原產地：國產
用 途：PY型預鉆式旁壓儀是我廠通過多年來現場實踐經驗,并結合國外先進預鉆式旁壓儀的優點，從而研發的一種高效、可靠的原位測試設備。
PY系列預鉆式旁壓儀
產品介紹及技術參數
一、產品介紹、適用標準及應用范圍
產品介紹：
PY型預鉆式旁壓儀是我廠通過多年來現場實踐經驗,并結合國外先進預鉆式旁壓儀的優點，從而研發的一種高效、可靠的原位測試設備。近年來著技術的升級和新材料的使用我廠不斷改進PY型預鉆式旁壓儀，使儀器性能有了大幅度提高，可靠性更高、操作更為簡單化、使用范圍更為廣泛，并且縮小與國外同類產品的距離，從而使PY型預鉆式旁壓儀在立足于國內市場的同時逐步打開國際市場，遠銷非洲，南美洲，東南亞，中亞等地區。
產品特點：
1. 采用高精度不耗氣式調壓閥，使加壓的過程更加精確，穩定，直觀，從而保證了試驗數據的準確性。
2. 獨特的水路循環系統設計極大地加快了旁壓器的注水、回水過程，大大縮短了試驗時間，提高了工作效率，并有效地提高儀器對水的體積的控制精度。
3. 旁壓器采用對孔壁施加徑向壓力更加合理的三腔式結構,三腔式結構的旁壓器也是國際上使用廣泛的結構形式。它是由一個測量中腔和兩個保護腔組成。保護腔的作用在于延長孔壁試驗土層的長度；對測量腔膨脹時起到支撐，減少測量腔的端部影響，使測量腔對孔壁產生均勻的壓力，從而將復雜的空間應變簡化為近似的平面應變狀態。
4. 旁壓器采用螺旋布纏繞加強防護外膜，適用的土層更廣，大大降低彈性膜的消耗，減少現場彈性膜的更換次數。
5. 導管采用定制3色多束管，內管由進口PA-11號纖維（抗高壓材料）制作而成，具有耐壓高、體積變化小、不易受溫度變化等優點，外皮為聚氨酯，具有耐磨、抗震的優點。導管連接采用卡套密封圈式連接，安裝簡單且密封性好。
6. 全新設計的Φ74mm三腔式旁壓器，優化了旁壓器的密封方式，可采用一般工程鉆機標配的Φ75mm鉆頭成孔，更加貼合現場的使用。
技術參數：
序號 |
名 稱 |
參 數 |
||||
PY-3型 |
PY-4型 |
PY-5型 |
PY-5型 |
|||
1 |
旁壓器 |
結構型式 |
三腔式 |
|||
標稱外徑 |
?60mm |
?74mm |
||||
測量腔長度 |
250mm |
210mm |
||||
旁壓器總長 |
800mm |
850mm |
||||
2 |
測量精度 |
壓力表最小讀數 |
0.01Mpa |
|||
測量有效量程 |
400mm |
|||||
全程誤差 |
≤±1% |
|||||
3 |
其它 |
最大試驗壓力 |
2.5Mpa |
4Mpa |
5.5Mpa |
|
主機尺寸 |
830×360×220mm |
|||||
主機重量 |
28kg |
|||||
應用范圍 |
粘性土、粉性土等地層 |
粘性土、粉性土、砂土等地層 |
粘性土、粉性土、砂土、強風化巖、軟巖等地層 |
|||
適用標準：
YS/T5224-2020 旁壓試驗規程
NB/T 35102-2017 水電工程鉆孔土工原位測試規程
GB/T50480-2008 冶金工業巖土勘察原位測試規范
TB 10018-2018 鐵路工程地質原位測試規程
GB/T50123—2019 土工試驗方法標準
JTG 3223-2021 公路工程地質原位測試規程
GB50021－2001 巖土工程勘察規范
二、產品配置
1、PY－3型預鉆式旁壓儀（?60mm）
配置表
名 稱 |
單位 |
數量 |
備注 |
儀器主機 |
臺 |
1 |
包括：?60mm AP型旁壓器1支，不銹鋼標定筒1支，打氣筒1把，腳架1付，緊固螺絲1只，鉤形板手2把，說明書1份。 |
減壓閥 |
只 |
1 |
|
氣源導管 |
根 |
1 |
|
十五米導壓管 |
束 |
1 |
|
旁壓器彈性膜 |
條 |
5 |
|
防護外膜 |
條 |
2 |
|
旁壓試驗成孔鉆 |
套 |
1 |
|
變徑接頭 |
支 |
1 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龍管襯套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
備用工具 |
套 |
1 |
包括：12mm開口板手1把，一字、十字螺絲批各一把，扁咀鉗，12″活絡板手1把。 |
泡沫包裝箱 |
只 |
1 |
|
精包裝箱（包括紙箱） |
只 |
2 |
|
木包裝箱 |
只 |
1 |
注：此為基本配置表。
2、PY－4型預鉆式旁壓儀（?60mm）
配置表
名 稱 |
單位 |
數量 |
備注 |
儀器主機 |
臺 |
1 |
包括：?60mm AP型旁壓器1支，不銹鋼標定筒1支，打氣筒1把，腳架1付，緊固螺絲1只，鉤形板手2把，說明書1份。 |
減壓閥 |
只 |
1 |
|
氣源導管 |
根 |
1 |
|
二十五米導壓管 |
束 |
1 |
|
旁壓器彈性膜 |
條 |
6 |
|
防護外膜 |
條 |
3 |
|
旁壓試驗成孔鉆 |
套 |
1 |
|
變徑接頭 |
支 |
1 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龍管襯套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
備用工具 |
套 |
1 |
包括：12mm開口板手1把，一字、十字螺絲批各一把，扁咀鉗，12″活絡板手1把。 |
泡沫包裝箱 |
只 |
1 |
|
精包裝箱（包括紙箱） |
只 |
2 |
|
木包裝箱 |
只 |
1 |
注：此為基本配置表。
3、PY－5型預鉆式旁壓儀（?60mm）
配置表
名 稱 |
單位 |
數量 |
備注 |
儀器主機 |
臺 |
1 |
包括：?60mm AP型旁壓器1支，不銹鋼標定筒1支，打氣筒1把，腳架1付，緊固螺絲1只，鉤形板手2把，說明書1份。 |
減壓閥 |
只 |
1 |
|
氣源導管 |
根 |
1 |
|
二十五米導壓管 |
束 |
1 |
|
旁壓器彈性膜 |
條 |
6 |
|
防護外膜 |
條 |
3 |
|
旁壓試驗成孔鉆 |
套 |
1 |
|
變徑接頭 |
支 |
1 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龍管襯套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
備用工具 |
套 |
1 |
包括：12mm開口板手1把，一字、十字螺絲批各一把，扁咀鉗，12″活絡板手1把。 |
泡沫包裝箱 |
只 |
1 |
|
精包裝箱（包括紙箱） |
只 |
2 |
|
木包裝箱 |
只 |
1 |
注：此為基本配置表。
4、PY－5型預鉆式旁壓儀（?74mm）
配置表
名 稱 |
單位 |
數量 |
備注 |
儀器主機 |
臺 |
1 |
包括：?74mm AP型旁壓器1支，不銹鋼標定筒1支，打氣筒1把，腳架1付，緊固螺絲1只，鉤形板手2把，說明書1份。 |
減壓閥 |
只 |
1 |
|
氣源導管 |
根 |
1 |
|
二十五米導壓管 |
束 |
2 |
|
旁壓器彈性膜 |
條 |
10 |
|
防護外膜 |
條 |
5 |
|
Φ8×1.9 Ο型圈 |
只 |
50 |
|
尼龍管襯套 |
只 |
20 |
|
密封圈 |
只 |
20 |
|
備用工具 |
套 |
1 |
包括：12mm開口板手1把，一字、十字螺絲批各一把，扁咀鉗，12″活絡板手1把。 |
泡沫包裝箱 |
只 |
1 |
|
精包裝箱（包括紙箱） |
只 |
2 |
注：此為基本配置表。
