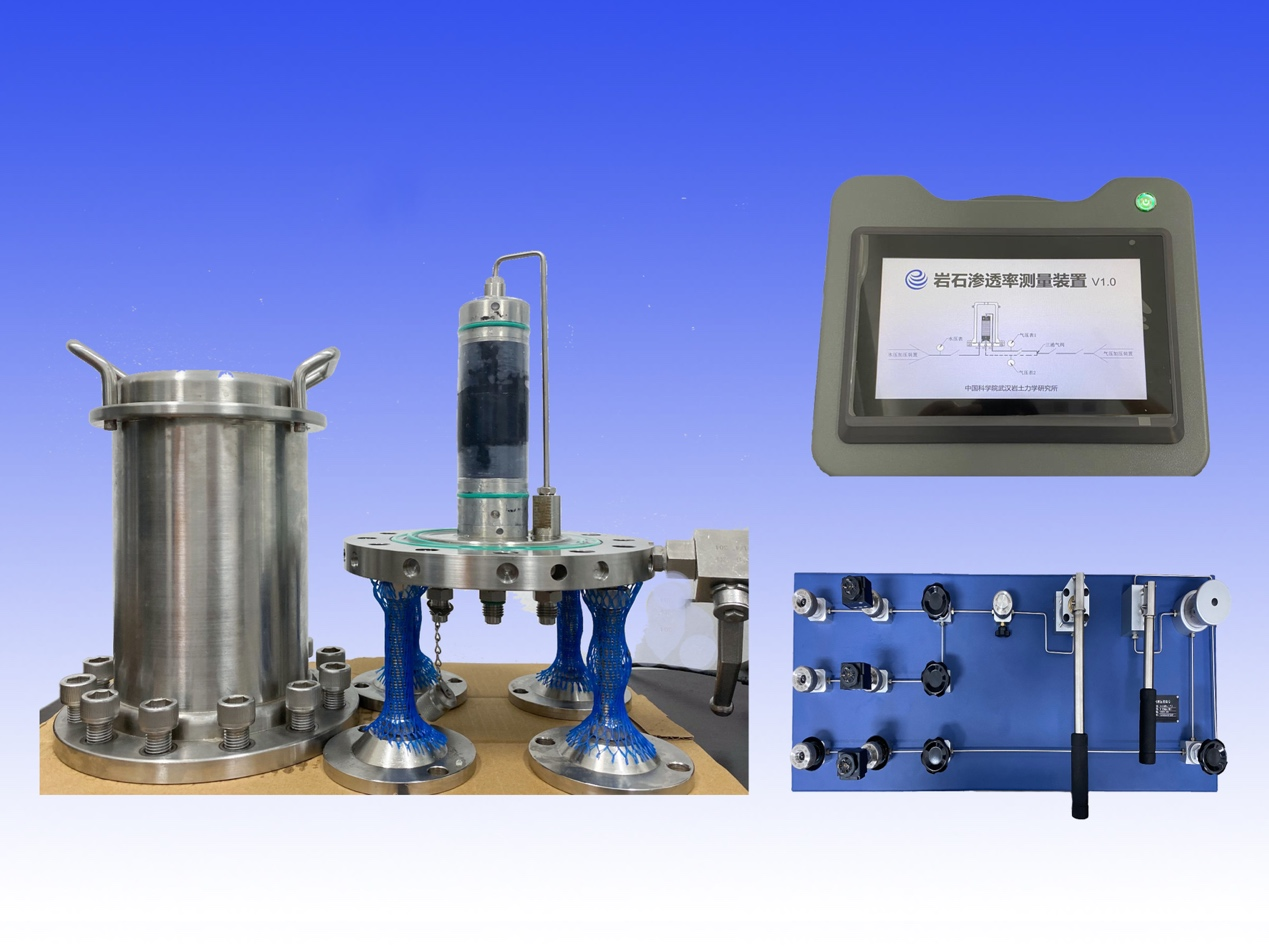

致密巖心軸向滲透率測試裝置
型 號：
原產地：國產
用 途：儀器采用氣體作為介質，采用壓力脈沖法。壓力脈沖方法是現在最廣泛使用的測量低滲透巖心的方法，其測量過程是先將巖心飽和一定孔隙壓力的氣體。
致密巖心軸向滲透率測試裝置

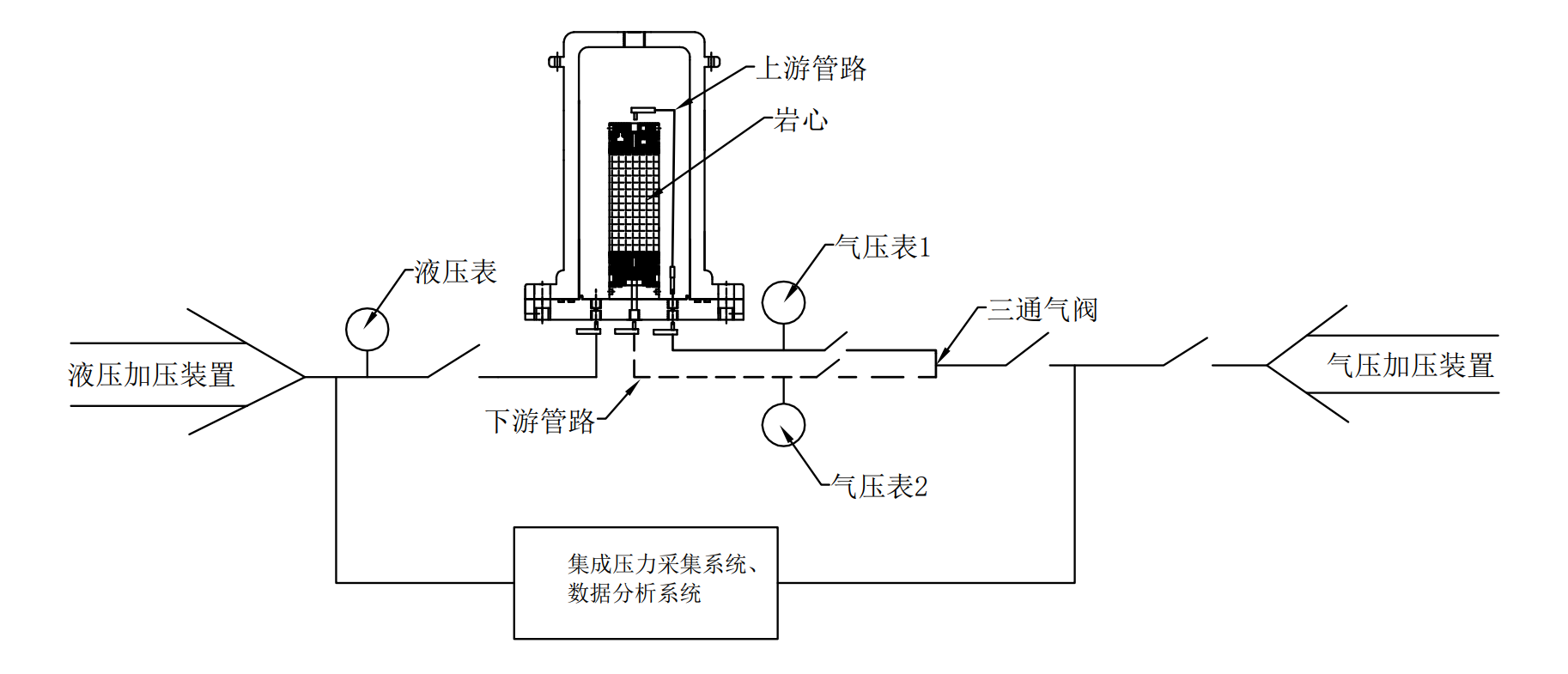

儀器原理：

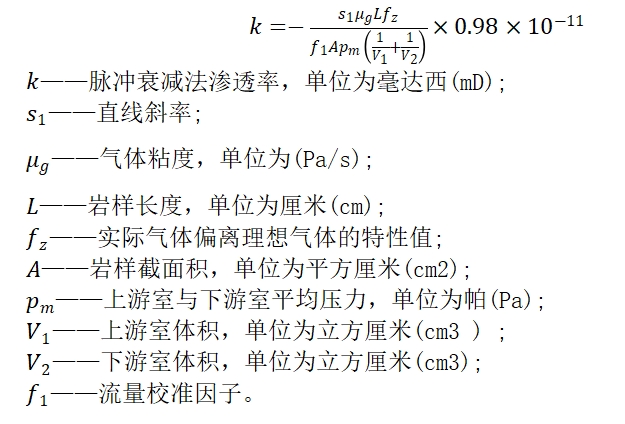

儀器采用氣體作為介質，采用壓力脈沖法。壓力脈沖方法是現在最廣泛使用的測量低滲透巖心的方法，其測量過程是先將巖心飽和一定孔隙壓力的氣體，在其上游加一個壓力脈沖，造成巖心上下游出現壓力差，隨氣體的流動，記錄上下游的壓力變化，利用上下游壓力差與時間的對數成線性關系見下圖，按照下式計算脈沖衰減法滲透率值,求得巖心的滲透率，具體參考規范頁巖氦氣法孔隙度和脈沖衰減法滲透率的測定（GB/T 34533-2017）。
儀器優點：
該儀器主要針對低滲巖心進行滲透率的測量，經過試驗，最低滲透率可達10nD（10-8D），且相對一般儀器有耗時短、精度高等優點，且主體集成于控制箱內，更加輕便。為方便計算滲透率，將上下游空腔體積設為一致化簡了計算公式。
因致密巖心滲透率較低，將上下游空腔體積設為4.8008ml，當氣體分別由上下游氣室向巖樣中滲透時，可以使傳感器較為敏感的監測到氣體壓力變化，從而達到測量較低滲透率的目的。
結果分析：
目前已使用儀器對巖心進行測量，下面舉例來進行數據分析

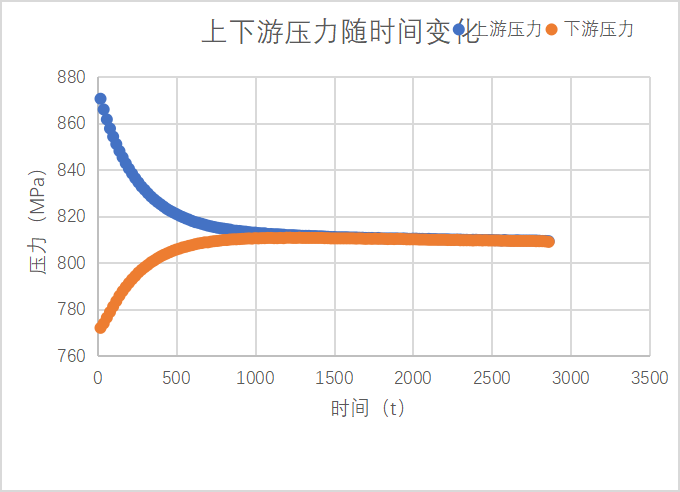

（1） CY2-K8

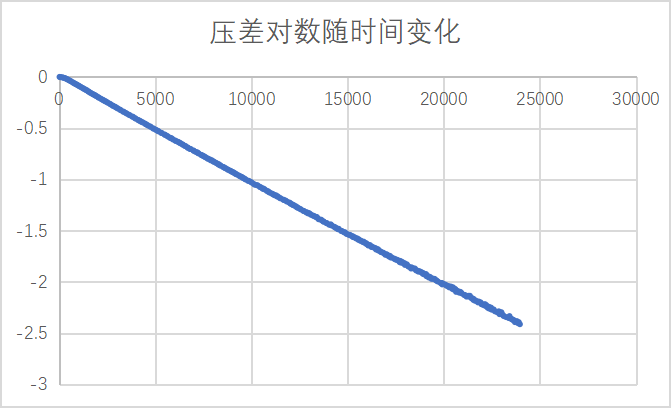

根據上述公式對所得數據進行分析，得出其滲透率K=25.4308(μD)

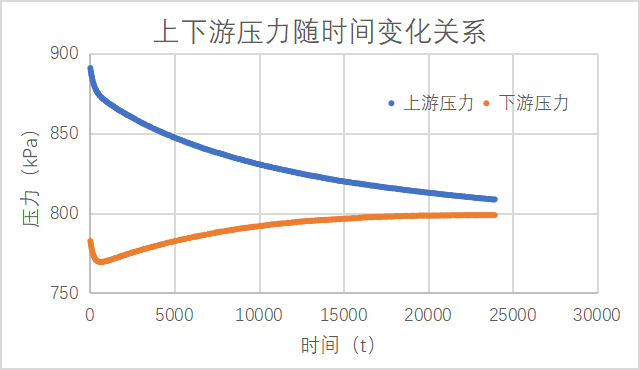

（2） CY2-K12

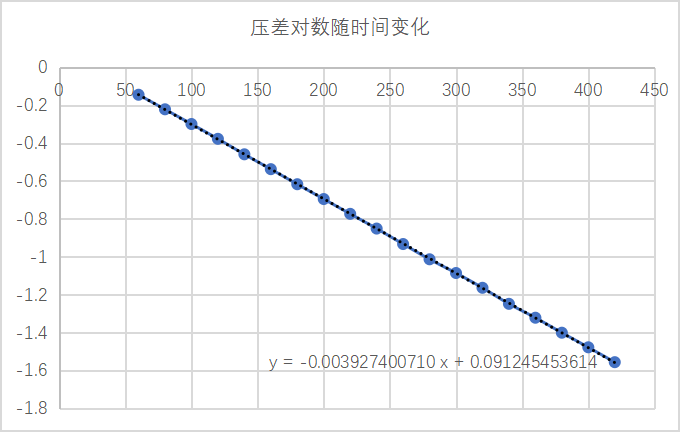

根據上述公式對所得數據進行分析，得出其滲透率K=674.5490862(nD)
