C-ALS HD 空腔自動掃描激光系統
型 號：C-ALS HD
原產地：美國Carlson公司
用 途：該新系統能夠在地下空洞和崎嶇不平的環境中進行360°掃描，用于察、測繪、風險評估等。C-ALS HD可通過76毫米鉆孔部署，并提供通用的部署選項。C-ALS HD的擴展部署范圍可達205米。
C-ALS HD 空腔自動掃描激光系統

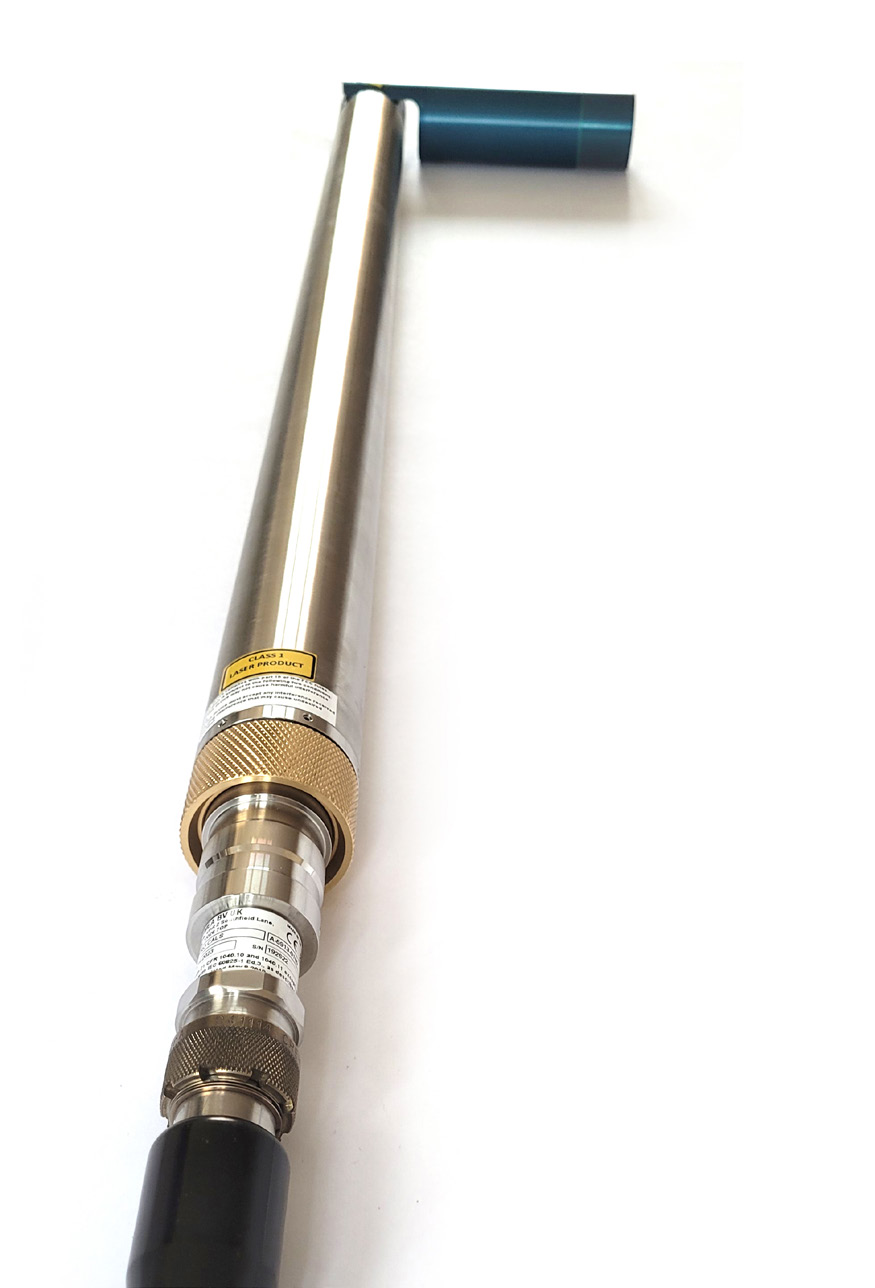

卡爾森C-ALS HD是一個空腔自動掃描激光系統配備高清相機和874流明聚光燈。該新系統能夠在地下空洞和崎嶇不平的環境中進行360°掃描，用于觀察、測繪、風險評估等。C-ALS HD可通過76毫米鉆孔部署，并提供通用的部署選項。C-ALS HD的擴展部署范圍可達205米。
卡爾森掃描是附帶的基于windows的操作軟件，提供部署路徑的實時全彩視頻。在卡爾森掃描系統中，操作員可以利用自由移動的操縱桿控制裝置來查看地質故障，觀察現有條件，或啟動對空腔的完整掃描。
空腔自動掃描激光系統配備高防御相機和874流明聚光燈

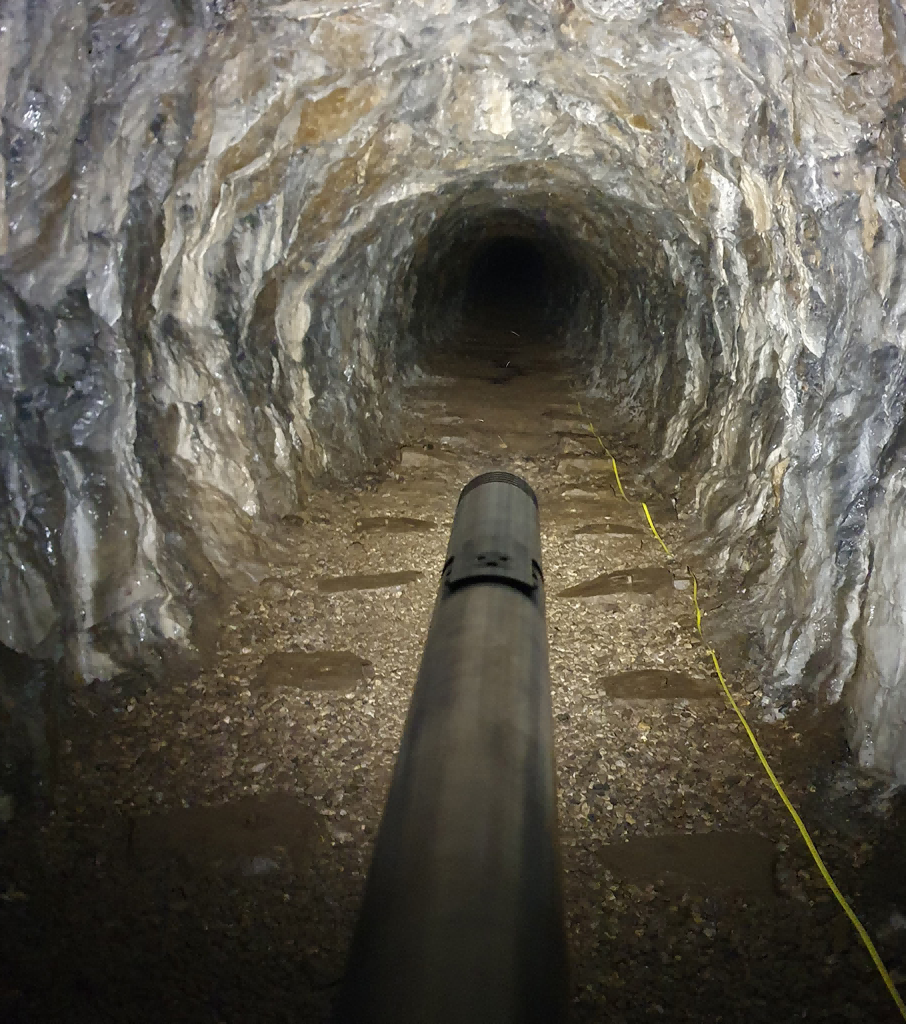

掃描和繪制你無法看到、探索或調查的東西。使用CALS HD，可視化你無法到達的地質斷層或工作地點，觀察現有條件，監測隨時間的變化，繪制舊的工作地點地圖，評估危險的巖石墜落和觀察障礙。
優 勢
? 全360°掃描能力使用內部陀螺儀以任意角度展開
? 掃描范圍高達150m
? 高防御攝像機和照明有效載荷，25米的清晰度在5毫米
? 自由移動的操縱桿控制為相機頭
? 基于重力的自動相機定位
? 全集成的表面控制器
? 滑動環鼓，以加快電纜部署
查看高通風時的空隙

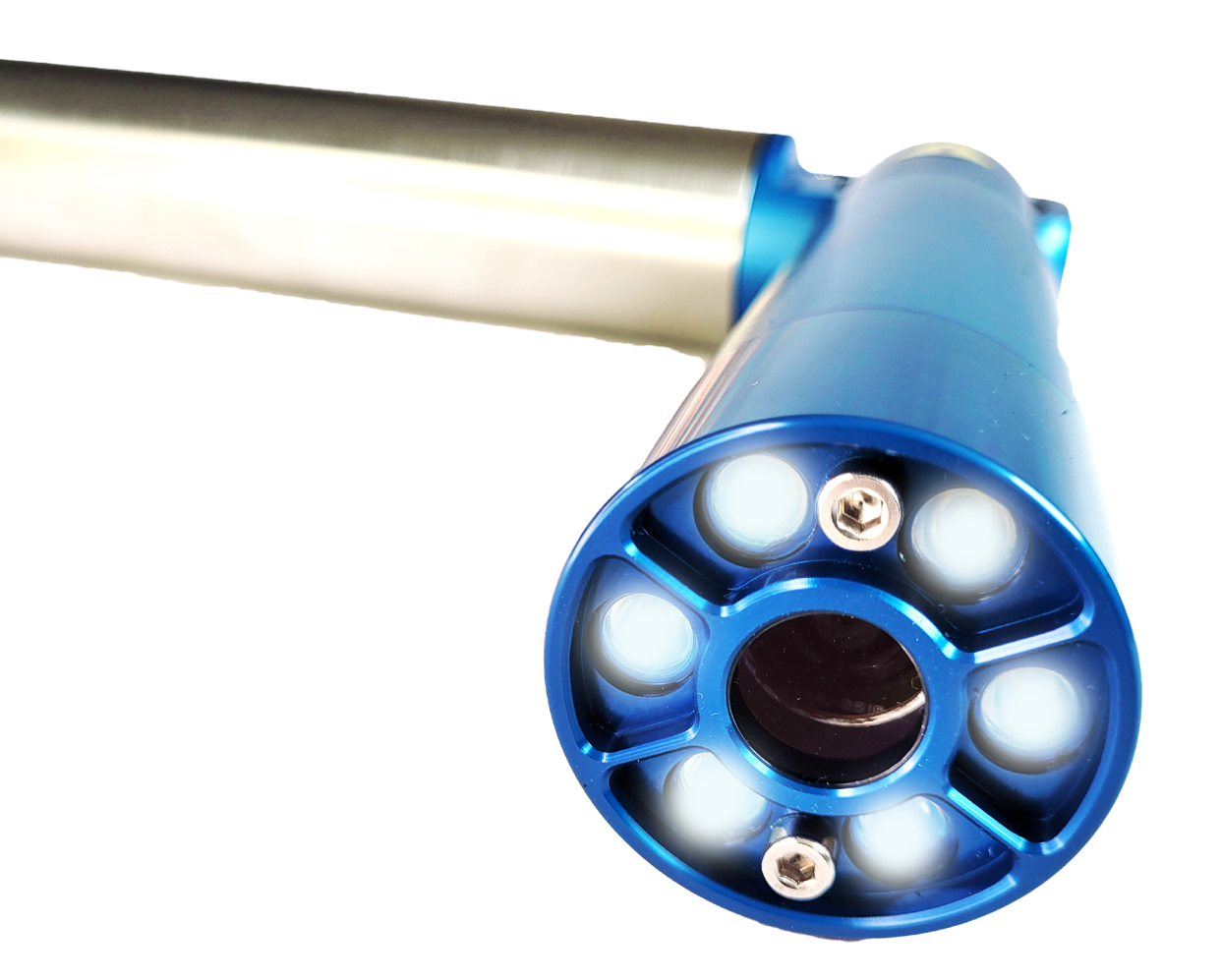

想象你以前不能用的C-ALS HD端頭相機配備了874流明LED聚光燈。操作員可以通過卡爾森掃描實時查看通往空洞的路徑，以查看探頭進入空洞時任何可能的障礙或障礙物。一旦部署到空洞中，C-ALS HD在25米的距離上保持5毫米的清晰度。操作員可以自由移動系統頭部，在掃描前或掃描后進行視覺檢查。總是知道什么是向上的，什么是向下的與自動相機方向。
聚光燈可見性
聚光燈的可見性為空洞和不可接近的部分帶來了強大的874流明LED照明，為高達25米的擴展相機可視化。

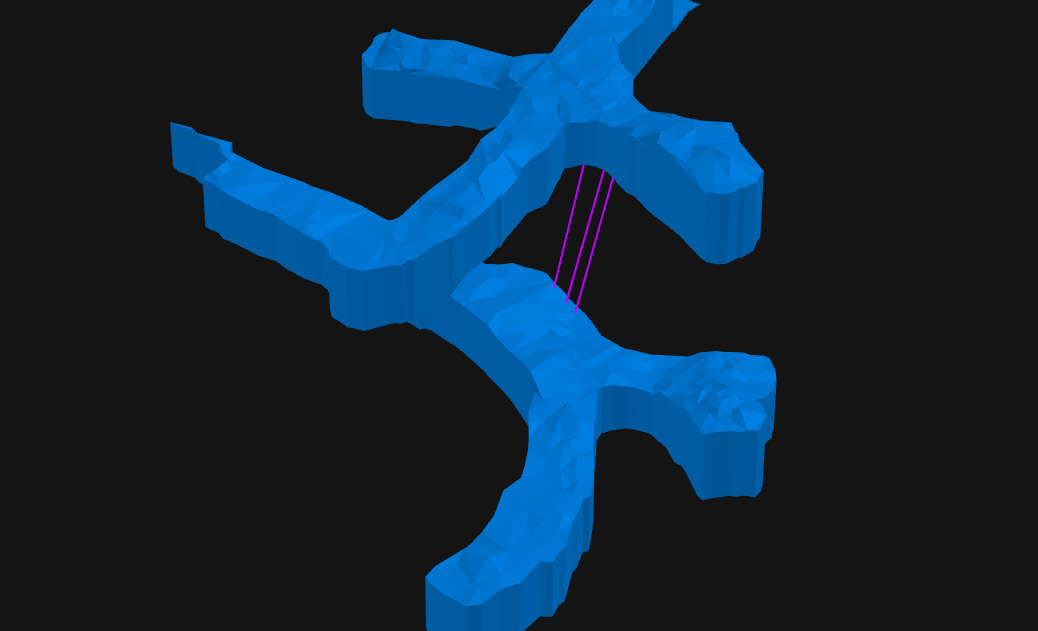

映射你無法到達的地方

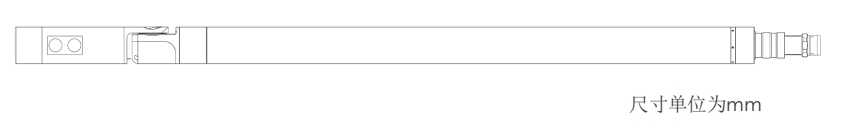

?卡爾森C-ALS高清系統的直徑只有50毫米，很容易通過鉆孔、井下或室內進行部署，以調查難以接近的地方
?測量礦山坐標系上的項圈位置，以作為測量的起點
?使用所提供的校準夾具，將陀螺儀初始化為一個已知的方向
?使用附帶的卡爾森掃描軟件和堅固的平板電腦或筆記本電腦連接到C-ALS HD
?從集成控制箱中控制C-ALS系統
?隨著C-ALS HD的部署，在固定的間隔下定期讀數
?慣性測量裝置在部署時和掃描空隙時確定探頭的方向和傾斜度
?高防御節點攝像頭提供屏幕視頻和鉆孔的實時視圖——允許操作人員看到任何障礙物，并判斷探頭進入空洞的點
?一旦進入空隙，操作人員可以通過屏幕上的操縱桿控制直觀地檢查空隙，或開始掃描測量360°覆蓋，范圍可達150m
?使用卡爾森掃描技術，操作員可以查看實時數據，并可以選擇將現有數據作為背景輸入到正在進行的調查中

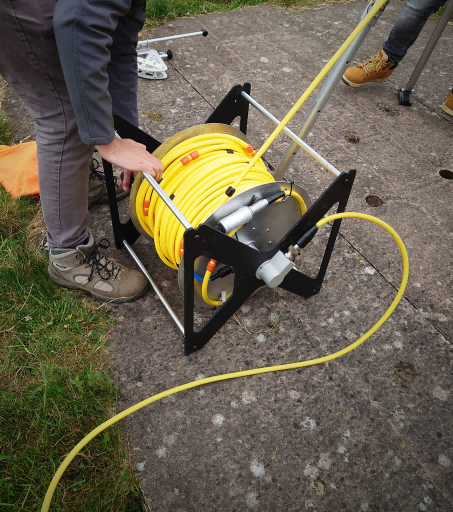

滑環滾筒展開
全新的滑環鼓機是一種簡單、快速的部署方法。
這意味著一個從部署，到掃描，再到恢復的無縫過程。
價值
價值來自洞察力。通過使用C-ALS HD來確定不可訪問的空洞的大小、范圍和狀態，站點獲得了有價值的信息。C-ALS陀螺儀提供了對地下工作場所布局的充分了解。
它們與作業的關系對于使用重型機械、爆炸物和人員的安全地下和露天作業至關重要。C-ALS HD可以提供一個準確的視圖：
?挖掘與填充
?空隙的位置
?礦山工作幾何及條件
?無法訪問的歷史工作
?坍塌的區域、天坑和水槽
?礦石通道侵蝕
?空洞的體積
?空體與其他地下工程和結構物之間的位置
?剩余柱子的大小和位置
?空隙/工作相對于表面特征的位置
卡爾森掃描
C-ALS HD的卡爾森掃描軟件使操作員更容易、更快地使用該系統，分析收集到的數據，并產生可共享和可集成的行業標準可交付成果。
?設計簡單，易于識別
?平滑和清晰的動畫和點云渲染
?優化的堅固的，觸摸屏平板電腦，易于在現場使用
?在office中查看和編輯數據的桌面模式
?可以隨時查看動畫C-ALS探頭的實時標題、傾斜度和活動情況

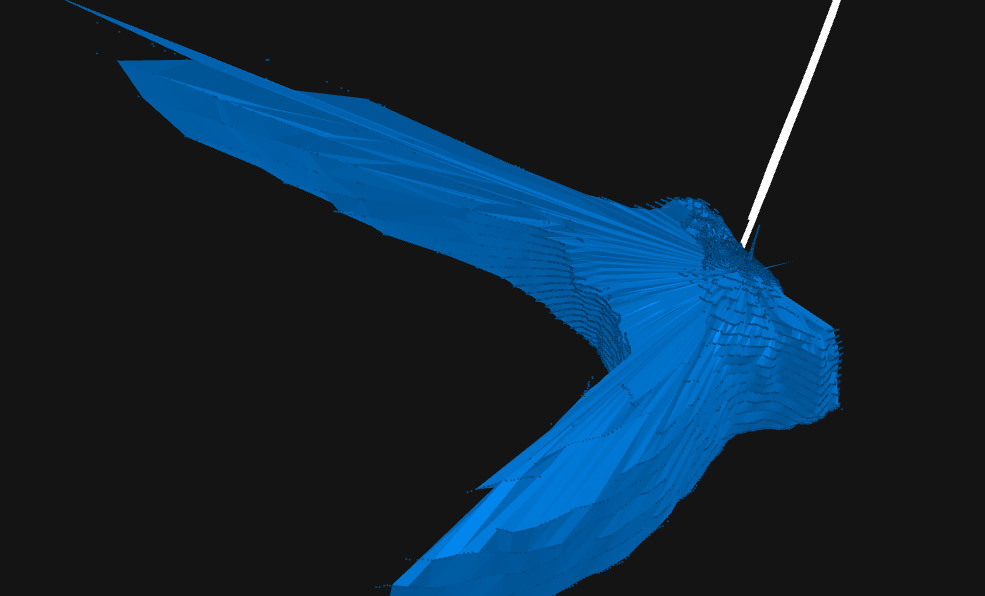

?實時表面處理和體積計算從原始掃描數據的生產封閉的三維模型和體積
?導入現有的點云和曲面，以查看與設計數據或以前的調查的實時比較
?快速啟動模式與單擊項目設置和儀器自動檢測
?查看和保存從C-ALS高清相機的實時畫面
?易于與第三方軟件包集成，能夠導入和導出格式，如LAS和DXF
