RSM-SY8(C) 基樁超聲波CT成像測試儀
型 號：RSM-SY8(C)
原產地：國產
用 途：突破性的將CT技術引入到聲波透射法樁基完整性檢測中，能一次性將被檢樁切分成18根聲測線，并能將二維結果通過擬合軟件擬合出三維的樁基缺陷模型。檢測結果更直觀，檢測效率更高。

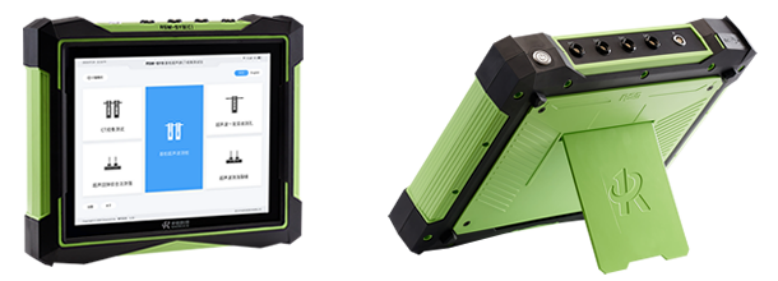

RSM-SY8(C) 基樁超聲波CT成像測試儀
產品簡介：
RSM-SY8(C)基樁超聲波CT成像測試儀突破性的將CT技術引入到聲波透射法樁基完整性檢測中，能一次性將被檢樁切分成18根聲測線，并能將二維結果通過擬合軟件擬合出三維的樁基缺陷模型。檢測結果更直觀，檢測效率更高。
產品用途：
? 基樁聲波透射法層析成像檢測
? 基樁聲波透射法完整性檢測
? 混凝土裂縫深度檢測
? 混凝土超聲回彈綜合法強度檢測
? 超聲波測不密實區和空洞
? 地質勘察巖體縱波波速測試
? 隧道巖體松動圈檢測
? 非金屬材料動彈性力學參數測試
? 地下連續墻完整性檢測
符合規范：
《建筑基樁檢測技術規范》（JGJ 106-2014）
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁無損檢測規范》（TB 10218-2019）
《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02:2005）
《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）
《鐵路工程結構混凝土強度檢測規程》（TB 10426-2004）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
《水運工程混凝土結構實體檢測技術規程》（JTS 239-2015）
《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）
技術特點：
1、最大一次提升采集4管18個剖面（6平測及12斜測），整樁缺陷大小、范圍及具體位置判斷實時顯示；
2、配備專業樁基三維CT成像軟件，可對測試結果生成各類三維動態圖，缺陷定位準確，可對取芯等后續補充驗證提供重要依據；
3、自動計數提升裝置連接方便、快捷，最大提升速度可達60 m/min，提升深度最小分辨率 1cm；
4、采用全新無線深度計數器，無線傳輸距離大于8米，IP65級防塵防水，續航持久，并設計Type-C充電口，支持充電寶邊充邊用；
5、配備萬向管口滑輪，高精度四軸承不銹鋼設計，拉線絲滑不卡頓，操作方便、耐用；
6、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
7、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
8、IP65級防塵防水設計，無懼惡劣環境；
9、實時監控無線上傳，支持4G、WiFi方式，實現智能云檢測；
10、內置4G模塊，可實現軟件在線一鍵升級；
11、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
12、軟件全新升級，操控界面更友好、便捷。
性能指標：
型號：RSM-SY8(C) |
|||
顯示模式 |
12.1寸高亮度真彩液晶屏 分辨率：1280×768 （背光可調） |
增益精度 |
0.5dB |
操作方式 |
電容觸摸 |
動態范圍 |
≥100dB |
儲存模式 |
16G電子硬盤 |
頻帶寬度 |
1～500kHz |
通訊方式 |
有線通訊 |
聲幅準確度 |
≤3% |
數據導出 |
USB |
聲時準確度 |
≤0.5% |
深度計數方式 |
自動計數 |
接收靈敏度 |
≤10μV |
主控形式 |
低功耗嵌入式系統 主頻：1GHz 內存：512M |
道間串擾 |
≤1/400 |
發射通道 |
四個 |
觸發方式 |
信號觸發 |
接收通道 |
八個 |
上傳方式 |
4G/WiFi/藍牙 |
一次提升測試剖面 |
十八個剖面 |
防護等級 |
IP65 |
掃描速度 |
層析成像檢測≥10次循環/秒 聲波透射法檢測≥20次循環/秒 |
供電模式 |
可拆卸鋰電池 電池容量：12000mAh 電池厚度：9mm 續航時間：≥7h |
采樣方式 |
通道復用自發自收 |
機殼 |
工程塑膠ABS+PC |
采樣間隔 |
0.1～200μS |
工作溫度 |
-20～+55℃ |
記錄長度 |
0.5～4k |
外形尺寸 |
340*275*62mm |
發射電壓 |
500V/1000V可調 |
重量 |
3.0 kg（含鋰電池） |
提升裝置 |
|||
提升裝置連接方式 |
有線/無線 |
記數方式 |
雙向計數 |
無線傳輸距離 |
8m |
充電方式 |
Type-C充電口，支持充電寶邊充邊用 |
無線工作時間 |
≥30h |
防水等級 |
IP65 |
最小測點間距 |
1cm |
最大提升速度 |
1.0m/s |
外形尺寸 |
130*110*140mm |
重量 |
1.5 kg |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
基樁多跨孔超聲波自動循測儀 |
1 |
RSM-SY8(C) |
2 |
雙發雙收跨孔聲波換能器 |
4 |
100m（含四個雙管繞線盤） |
3 |
一發一收跨孔換能器 |
4 |
100m（含四個單管繞線盤） |
4 |
無線深度計數器 |
1 |
兼容有線、無線 |
5 |
深度計數器連接電纜 |
1 |
10米 |
6 |
萬向管口滑輪 |
4 |
|
7 |
三角架 |
1 |
|
8 |
電源充電器 |
1 |
8.4V 5A |
9 |
工具包 |
1 |
內含U盤、卷尺、電池安裝扳手、十字起、SIM卡托套裝、取卡鑷子 |
10 |
儀器箱 |
1 |
|
11 |
配件箱 |
1 |
|
12 |
超聲波CT成像軟件（帶加密狗） |
1 |
RSM-CT |
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
一發一收跨孔換能器（含放大器） |
50米 |
巖石地質孔間波速測試用 |
2 |
一發雙收單孔換能器 |
50米 |
巖石地質孔內波速測試用 |
100米 |
巖石地質孔內波速測試用 |
||
3 |
一發雙收干孔換能器 |
20米 |
隧道松動圈測試用 |
4 |
夾心式橫波平面聲波換能器
|
50KHz |
橫波測試、室內用 |
5 |
夾心式縱波平面聲波換能器 |
50KHz |
縱波測試用 |
6 |
雙發雙收跨孔聲波換能器 |
100m |
|
7 |
一發一收跨孔換能器 |
100m |
含繞線盤 |
8 |
無線深度計數器 |
|
|
9 |
萬向管口滑輪 |
|
|
10 |
繞線盤 |
|
