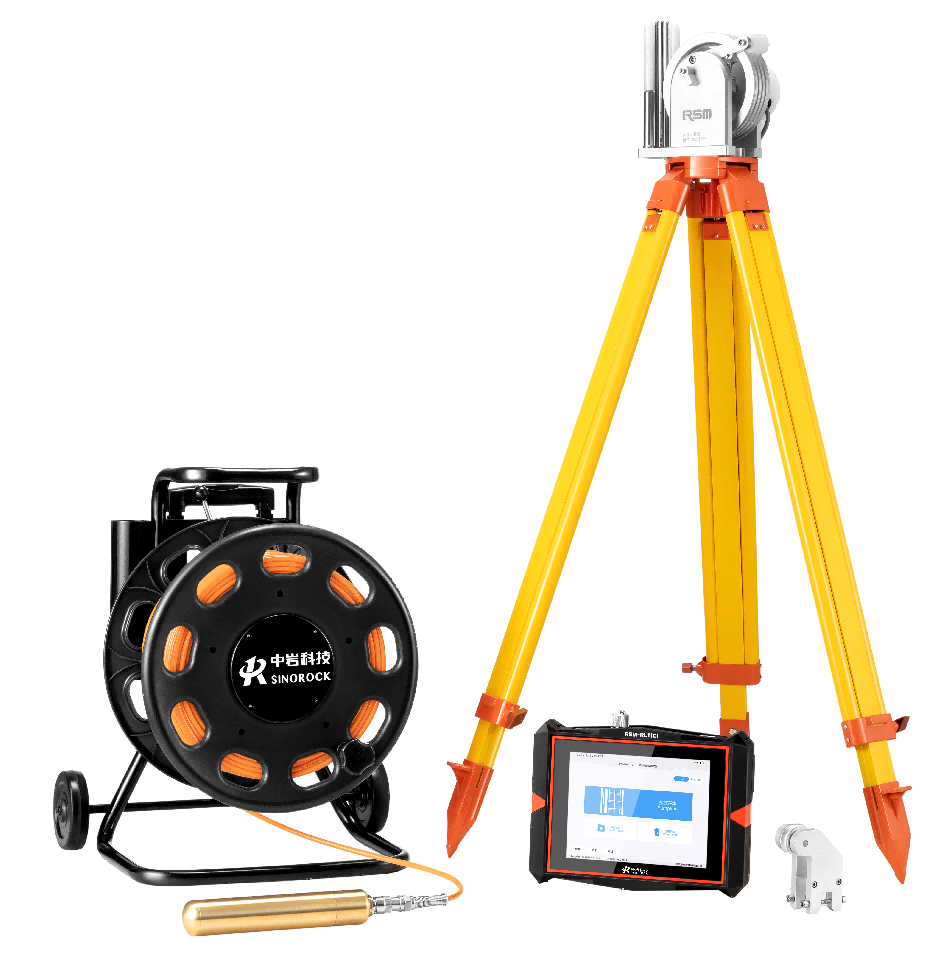

RSM-RLT(C) 鋼筋籠長度測試儀
型 號：RSM-RLT(A)
原產地：國產
用 途：1、檢測混凝土灌注樁中鋼筋籠的埋設長度
2、檢測預應力管樁長度及接縫位置情況
RSM-RLT(C) 鋼筋籠長度測試儀
產品簡介：
RSM-RLT(C)鋼筋籠長度測試儀是一款由中巖科技自主研發設計的基于磁測井法測試鋼筋籠長度的設備，設計精美，界面友好，操作簡單。能夠實現快速、可重復的鋼筋籠長度檢測。適用于利用磁測井法來測試鋼筋籠長度的各種檢測規范。
產品用途：
?檢測混凝土灌注樁中鋼筋籠的埋設長度
?檢測預應力管樁長度及接縫位置情況
符合規范：
《江蘇省工程建設標準-灌注樁鋼筋籠長度檢測技術規程》（DGJ32/TJ60-2007）
《浙江省工程建筑規范-基樁鋼筋籠長度磁測井法探測技術規程》（DB33∕T1094-2013）
《廣東省交通運輸行業標準-鋼筋混凝土灌注樁鋼筋籠長度檢測技術指南（試行）》（GDJTG/T G01-2014）
《天津市建筑基樁檢測技術規程》（DB/T29-38-2015）
《福建省工程建設地方標準-磁測井法測試基樁鋼筋籠長度技術規程》（DBJ/T13-235-2016）
《既有建筑地基基礎檢測技術標準》（JGJ/T 422-2018）
《混凝土中鋼筋檢測技術標準》（JGJ/T 152-2019）
技術特點：
1、采用高速AD采集芯片，保證了采集的信號的高速率，現場檢測效率高，保證了采集信號的質量;
2、采用高精度三維磁阻探頭，對較弱信號的補償，使得實時采集數據直觀、準確顯示，現場檢測便于判讀鋼筋籠長度；
3、主機系統穩定可靠。主機采用低功耗嵌入式系統設計，軟件系統基于Linux 設計，系統穩定可靠；主機配備可拆卸鋰電池，獨立供電，可有效防止測試過程中因電力中斷導致的測試數據丟失；
4、主機及絞車體積小、重量輕，攜帶方便、便于操作。
5、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
6、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
7、IP65級防塵防水設計，無懼惡劣環境；
8、內置4G模塊，可實現軟件在線一鍵升級；
9、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
10、軟件全新升級，操控界面更友好、便捷。
配套軟件特點：
1、全面兼容Win7/Win8/Win10操作系統；
2、可生成.doc與.pdf格式文檔，兼容office與wps；
3、表頭欄目可自定義，適應各種報告需求；
4、界面友好，操作簡單
軟件界面：

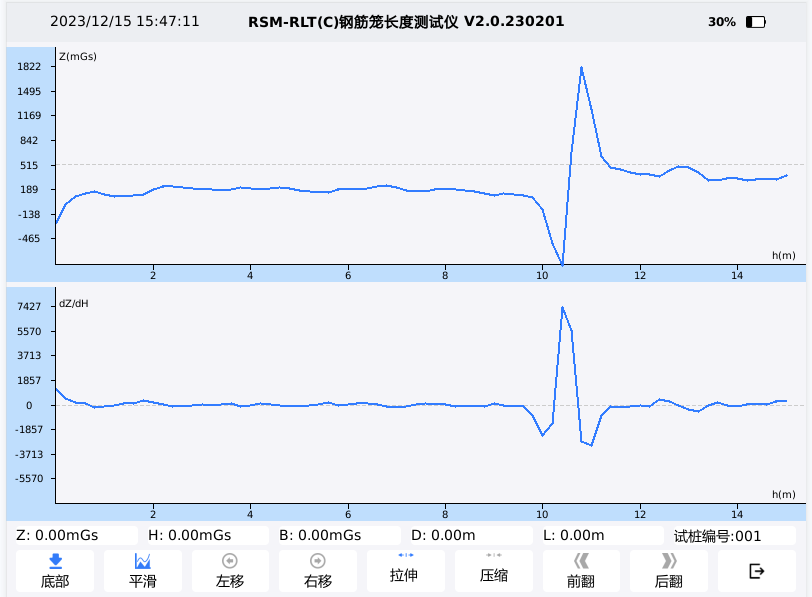

現場采集界面

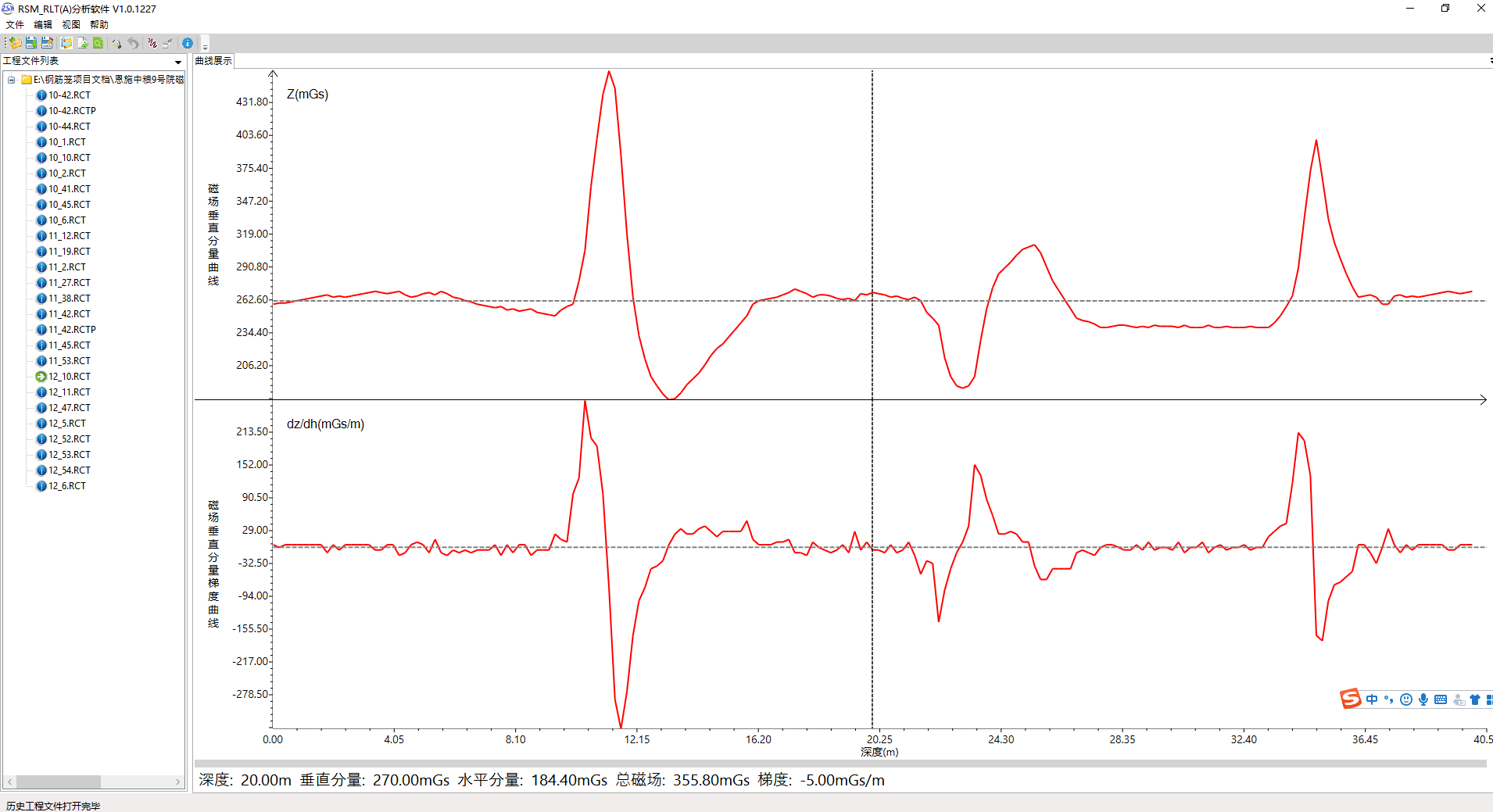

分析界面
性能指標：
RSM-RLT（C） |
|||
機殼 |
高強度工程塑料 |
主控系統 |
低功耗嵌入式系統 主頻≥1GHz 內存：1G |
顯示方式 |
8.4寸液晶顯示屏 分辨率：800×600 |
傳感器分辨率 |
優于50nT（0.5mGauss） |
操控模式 |
電容觸摸屏 |
采樣頻率 |
20次/秒 |
存儲模式 |
電子硬盤 16G |
浮點放大倍數 |
1~100 |
數據導出 |
USB |
A/D轉換精度 |
16位（并行） |
供電模式 |
可拆卸鋰電池 |
深度分辨率 |
小于0.1cm |
工作時長 |
大于6小時 |
最大測試深度 |
150米 |
深度誤差 |
優于0.5%FS |
探頭外殼尺寸 |
Ф40*220mm |
探頭外殼材質 |
銅 |
采集方向 |
雙向采集 |
傳感器類型 |
三軸磁阻傳感器 |
最小采樣間隔 |
50mm |
傳感器量程 |
±200000nT (±2000mGauss) |
探頭 |
可拆卸 |
傳感器精度 |
優于100nT（1mGauss） |
外形尺寸 |
265×200×56mm |
環境濕度 |
85%RH |
重量 |
2kg |
工作溫度 |
-10℃~+55℃ |
|
|

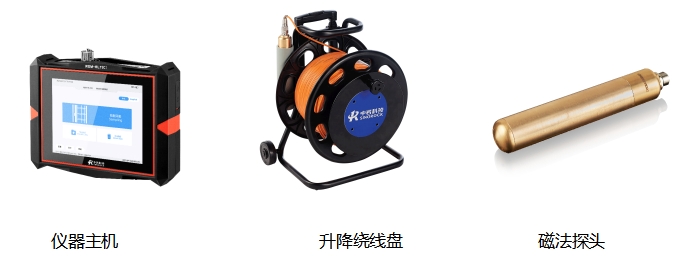

標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
鋼筋籠長度測試儀 |
1 |
RSM-RLT(C) |
2 |
升降繞線盤 |
1 |
電纜100m |
3 |
磁法探頭 |
1 |
|
4 |
孔口導向輪 |
1 |
|
5 |
深度計數器 |
1 |
|
6 |
深度計數器連接電纜 |
1 |
10m |
7 |
電源充電器 |
1 |
8.4V 5A |
8 |
黃色手提箱 |
1 |
280A |
9 |
工具包 |
1 |
內含U盤，觸摸筆，卷尺，電池安裝扳手 |
10 |
6芯通訊電纜 |
1 |
5m |
11 |
三腳架 |
1 |
|
