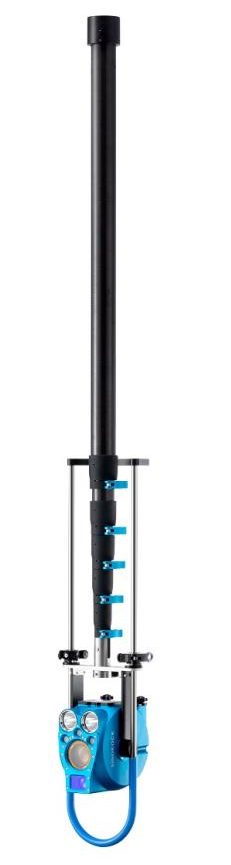

RSM-HQV(B) 無線潛望鏡
型 號：RSM-HQV(B)
原產地：國產
用 途：管網普查、新管驗收、管道檢修、養護檢測、修復驗收、施工監測、管道查找
RSM-HQV(B) 無線潛望鏡
產品簡介：

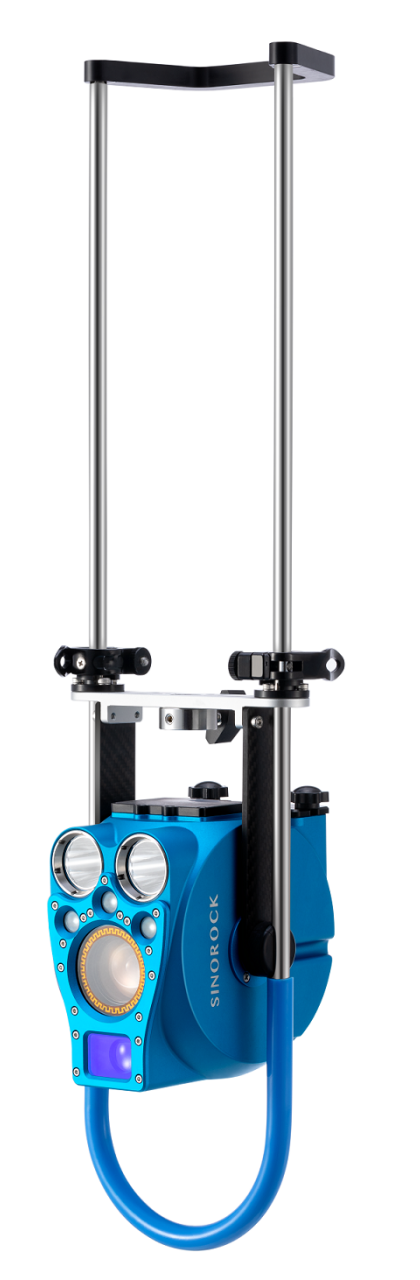

RSM-HQV(B)無線潛望鏡主要應用于市政管網或工業容器內快速成像檢測，在檢測過程中，通過操作智能控制終端實時錄制并保存被檢測對象的內部影像，可快捷抓拍、保存缺陷圖像，可現場生成檢測報告，使用者或管理者可清晰地了解到檢測對象的實時狀況，并做出正確的決策。新型潛望鏡采用對稱式布局、U型桿支撐設計，結構更合理，現場檢測放置更穩定，檢測時可實現360°無限俯仰旋轉，同時，搭載高亮度高精度激光測距設備，精準度達到±0.02m，最遠探測距離可至100米，對內部結構破損或缺陷位置能夠準確定位。
適用范圍：
?市政（工業）排水管道、水利輸水管涵、綜合管廊、電纜管溝、隧洞、大型容器罐體內部視頻檢查、槽罐車內部視頻檢測、野外偵察和災難搜救。
產品用途：
?管網普查、新管驗收、管道檢修、養護檢測、修復驗收、施工監測、管道查找
符合規范：
《城鎮排水管道檢測與評估技術規程CJJ 181-2012》
《排水管道電視和聲納檢測評估技術規程DB31/T 444-2009》
《城鎮公共排水管道檢測與評估技術規程DB44/T 1025-2012》
《排水管渠功能等級評定標準Q/BDG JS001-GW05-2012》
《排水管渠功能等級評定標準Q/BDG JS002-GW05-2012》
技術特點：
1、無線傳輸：全新大功率無線傳輸技術，實現100米遠距離無線操作；
2、高度集成設計：機身采用一體式設計，對稱式布局，結構更穩定，整機可浸水，輕便小巧，降低工作強度，提高工作效率；
3、高清畫質：采用214 萬像素高清數字攝像機，畫質高清，動態范圍寬，智能自動對焦，可輸出1080p高清畫面, 讓管網缺陷一覽無余；
4、無限制俯仰角度：可上下360°無限旋轉，保證設備進入垂直管道時依舊可以看清底部情況；可確保管道內部無死角檢測，主體姿態角實時顯示，為檢測提供更準確的信息；
5、高亮LED照明：LED燈光的出光角度和色溫經過嚴格的優化，采用汽車燈光色溫，適應多種環境，照射距離可達百米，遠光燈與近光燈配合，保證管道內部清晰可見；
6、激光測距：搭載高精度高亮度激光測距儀，日光下可見光斑，最遠探測距離可達100米；
7、電動除霧：鏡片電加熱快速除霧，同時具有自動關閉除霧功能，防止用戶誤操作帶來的儀器損傷；
8、手自一體調速：探頭俯仰速度與相機變倍自動關聯，讓缺陷定位更簡單；兼容手動調速，配備機體水平自動調整技術；
9、智能充放電：電池正反都可插，大功率一分三充電器，3個電池可同時充電， 3小時內可充滿；
10、便攜式智能終端：使用安卓APP程序控制終端，可在手持式觸控平板或者手機終端安裝程序；
11、高強度伸縮桿：采用高強度碳纖維伸縮桿，長度可根據客戶需求另行定制。
性能指標：
探頭主體 |
|
尺寸 |
126mm*146mm*212mm（不含探針） |
重量 |
2.5kg |
適用環境 |
適用于直徑 100mm 以上的地下管道 |
通信 |
無線通信，直連或者中繼，不需要線纜 |
防護等級 |
防護等級 IP68，防塵、防水 |
遠光燈 |
2 顆10w高亮冷白 LED 燈,色溫5000K |
近光燈 |
3 顆1w高亮冷白 LED 燈,色溫6600K |
模塊化電池 |
電壓：DC12V,容量：3.5Ah |
續航時間 |
單顆電池續航時間：2.5h |
標配3個電池，電池可快速更換，實現無限續航 |
|
俯仰控制 |
俯仰360° 無限旋轉，設備下井時可直接觀測井底狀況； |
具備俯仰自動水平檢測功能 |
|
工作溫度 |
-10℃~+55℃ |
無線通信 數據傳輸 |
單無線傳輸方式，自適應特殊算法保證工業級無線通信穩定性，操作更便捷。 |
攝像機芯 |
傳感器：1/2.8Exmor CMOS |
像素：214 萬像素高清數字攝像機 分辨率：1920X1280（最高分辨率） |
|
鏡頭：20倍光學變倍，10倍數字變倍 |
|
近攝距：10mm - 1200mm（廣角 - 望遠） |
|
鏡片除霧功能 |
電加熱法快速去除鏡片上的霧水 |
緩沖探桿 |
長度0.85m |
U型支撐桿 |
|
高強度伸縮桿 |
|
長度 |
原裝伸縮桿長 展開4.8米，全收回1.2米； |
延長桿展開2米，全收回1.2米，延長桿可根據客戶實際需要定制長度。 |
|
材質 |
高強度碳纖維材料 |
充電器 |
|
尺寸 |
90mm*55mm*45mm |
充電參數 |
充電方式和時間：充電器對電池直充，充電且充電時間小于2h 。 輸入：100--240V~50/60Hz, 輸出：12.6VDC/2A |
中繼（選配） |
|
尺寸 |
Φ120mm*130mm |
重量 |
0.5Kg |
電池容量 |
12V， 5Ah |
續航時間 |
36h |
通信 |
無線傳輸中繼器 |
激光測距 |
|
測量距離 |
0.1m-100m |
測量精度 |
±0.02m |
操作溫度 |
-10℃~+60℃ |
防護等級 |
IP68 |
控制終端 |
|
手機終端 |
安卓手機 |
平板終端 |
安卓平板電腦 |
終端控制軟件 |
|
信息顯示 |
可實時顯示環境視頻、日期時間、俯仰角、潛望鏡內部壓力、潛望鏡電量以及操作員 GPS定位等信息；抓拍圖像的缺陷；可對視頻添加版頭與自定義文本。 |
控制功能 |
可控制主機攝像頭的俯仰動作；相機變倍、變焦，遠近光燈亮度調節；激光測距控制；錄像、抓拍功能等。 |
防爆功能 |
|
防爆認證 |
可提供由國家相關檢測部門出具的防爆認證 |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
無線潛望鏡 |
1臺 |
RSM-HQV(B) |
2 |
碳纖維伸縮桿 |
1套 |
伸縮桿+延長桿 |
3 |
潛望鏡電池 |
3個 |
3500mA |
4 |
控制終端 |
1個 |
安卓平板電腦 |
5 |
一分三充電器 |
1個 |
|
6 |
設備箱 |
1個 |
|
7 |
桿包 |
1個 |
|
8 |
電源線 |
1個 |
|
9 |
潛望鏡打氣筒 |
1個 |
|
可選配件：
序號 |
項 目 |
規 格 |
數量 |
1 |
中繼器 |
|
1個 |
2 |
中繼器充電器 |
|
1個 |
3 |
延長桿 |
1.2米*2 |
1根 |
