RSM-RTV(D) 管道機器人（電動/手動）
型 號：RSM-RTV(D)
原產地：國產
用 途：管網普查、新管驗收、管道檢修、養護檢測、修復驗收、施工監測、管道查找

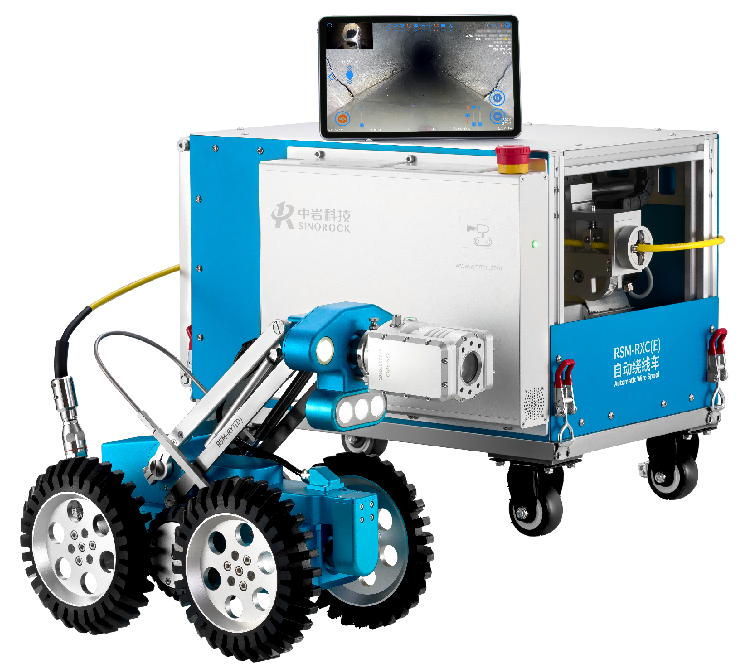

RSM-RTV(D) 管道機器人（電動/手動）

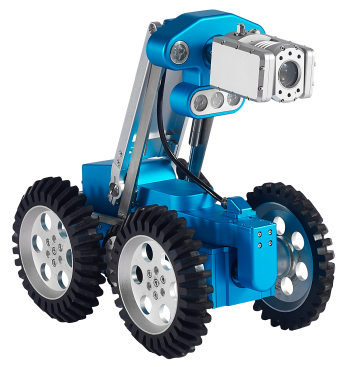

RSM-RTV(D) 爬行器

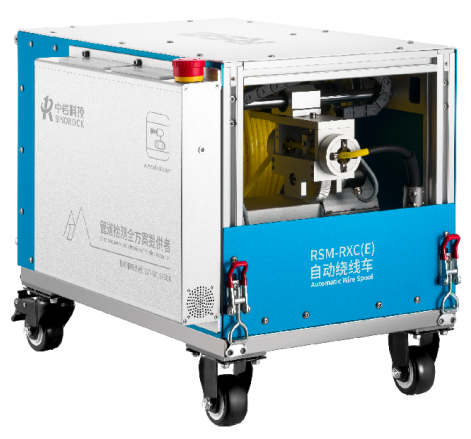

RSM-RXC(E) 自動繞線車
適用范圍：
?市政（工業）排水管道、水利輸水管涵、綜合管廊、電纜管溝、隧洞
產品用途：
?管網普查、新管驗收、管道檢修、養護檢測、修復驗收、施工監測、管道查找
符合規范：
《城鎮排水管道檢測與評估技術規程CJJ 181-2012》
《排水管道電視和聲納檢測評估技術規程DB31/T 444-2009》
《城鎮公共排水管道檢測與評估技術規程DB44/T 1025-2012》
《排水管渠功能等級評定標準Q/BDG JS001-GW05-2012》
《排水管渠功能等級評定標準Q/BDG JS002-GW05-2012》
技術特點：
1、數字高清：500w像素機芯，畫質清晰，像素可調，前后視畫面可同屏顯示，自由切換；
2、主控靈活：筆記本平板任意更換，性能更穩定，配置更靈活，維護更方便，更換更簡便；
3、動力強勁：大功率直流電機。雙側六輪獨立驅動，越障能力強，原地360°轉彎。系統堵轉、過流自動保護，硬件性能穩定；
4、無線傳輸：千兆無線路由，雙天線配置，視頻傳輸穩定；
5、GPS定位：配置GPS模塊，自動定位管道位置，對接GIS系統；
6、光線充足：22顆高亮led燈復合照明，光線充足；
7、全新繞線車：采用模塊化設計，降低故障，更易保養維護，底盤可拆，可輕松放入轎車后備箱；
8、遙控手柄：支持手柄有線無線遙控，操控便捷；
9、報告現場輸出：檢測過程中，支持現場截圖判缺，現場出具檢測報告。

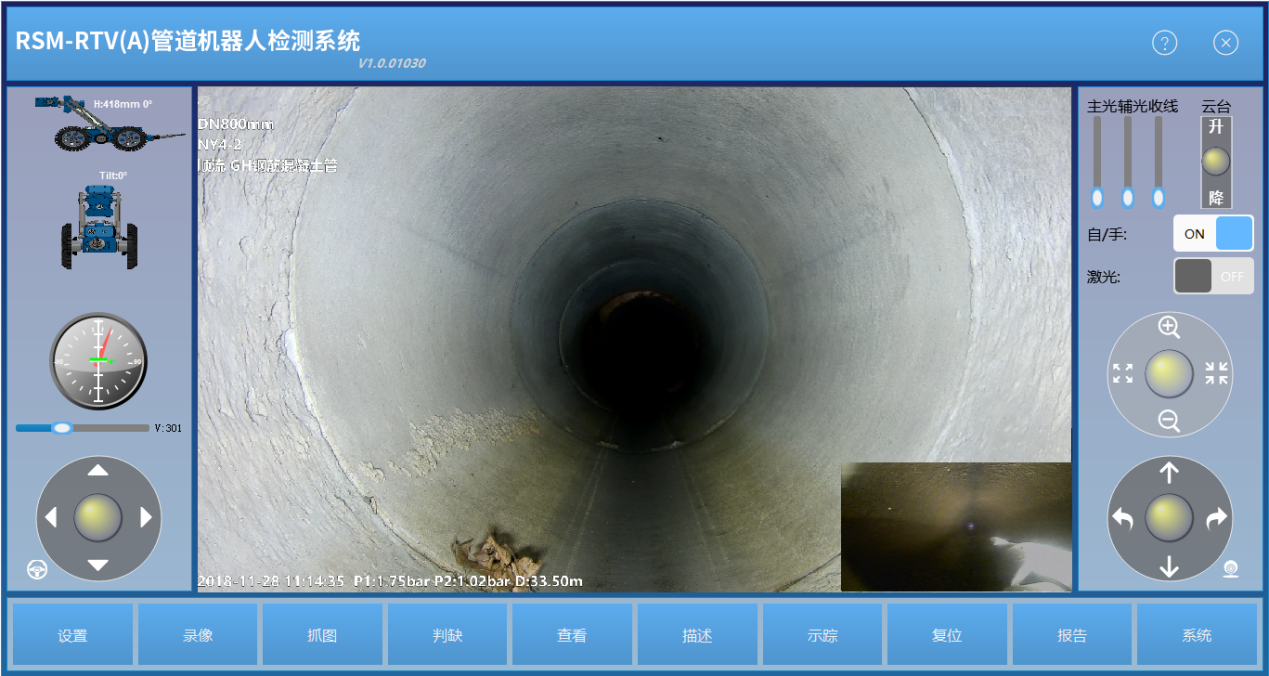

采集軟件界面：
性能指標：
爬行器 |
|
尺寸 |
450mm×255mm×242mm |
重量 |
23kg |
工作溫度 |
-10℃～50℃，非結冰狀態 |
適用環境 |
適用于直徑 180mm 以上的地下管道 |
通信 |
兼容無線和有線 |
防護等級 |
防護等級 IP68，防塵、防水 |
燈光 |
前向17顆5W高亮聚光LED照明燈，4顆5W泛光LED；后向1顆10W泛光LED；所有光源光強亮度連續可調 |
越障負載能力 |
45°斜坡 10cm臺階 負載≥100kg |
單次行程長度 |
標配120m電纜，長度可定制 |
移動速度 |
最大可達32m/min |
側向抗傾斜能力 |
55° |
輪胎數目 |
六輪雙驅動，可原地轉彎 |
云臺鏡頭 |
|
鏡頭旋轉/復位 |
軸向0～360°連續，水平正負90°/一鍵自動復位 |
鏡頭像素 |
前視500萬像素/后視200萬像素 |
調焦和變倍功能 |
自動對焦，可手動進行調節。10倍光學變倍 |
升降高度 |
0~250mm（不含車身高度） |
自動繞線車 |
|
尺寸重量 |
尺寸：585mm×389mm×452mm（含底盤高度120mm） |
線纜 |
2芯線纜，外徑8mm，300kg抗拉力（標配120米，長度可定制） |
計數 |
±0.1mm高精度編碼器計數 |
收放線/安全措施 |
電機驅動自動收放線，支持點動收線，剎車松緊可調節，配置緊急停止按鈕 |
移動方式 |
兩個固定輪和兩個萬向輪，配備剎車裝置 |
供電方式 |
交直流兼容AC:90~264V（50Hz、60Hz） DC:120~370V |
動力 |
最大拉力可達14KG |
自動排線 |
多層自動排線 |
控制終端 |
|
筆記本終端 |
筆記本/平板電腦/手機；Windows系統和安卓系統 |
終端控制軟件 |
|
信息顯示 |
可實時顯示環境視頻、日期時間、車體狀態、速度、行駛距離以及 GPS定位等信息；可對視頻添加版頭與自定義文本。 |
控制功能 |
可控制攝像頭的俯仰動作；相機變倍、變焦，遠近光燈亮度調節；激光控制；錄像、抓拍功能，實時顯示檢測數據，生成檢測報告等。 |
RSM-RTV(D)（電動）標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
主控終端 |
1臺 |
安卓平板 |
2 |
自動繞線車（電動） |
1臺 |
RSM-RXC(E)（120米） |
3 |
爬行器車體 |
1臺 |
RSM-RTV(D) |
4 |
可拆卸云臺 |
1臺 |
RSM-RYT(D) |
5 |
旋轉攝像頭 |
1臺 |
RSM-RJT(D) |
6 |
下井套筒 |
1個 |
|
7 |
下井吊鉤 |
1個 |
|
8 |
井口滑輪架 |
1個 |
|
9 |
6寸實心輪胎 |
4個 |
|
10 |
4寸實心輪胎 |
4個 |
|
11 |
打氣筒 |
1個 |
|
12 |
電源線 |
1根 |
|
13 |
扳手 |
1個 |
|
14 |
繞手柄 |
1個 |
|
15 |
安全繩 |
2根 |
|
16 |
車體航空箱 |
1個 |
|
17 |
手提配件包 |
1個 |
|
18 |
便攜式交直流電源 |
1個 |
|
19 |
工具包 |
1套 |
內含U盤、內六角扳手、潤滑油、常用螺絲包 |
RSM-RTV(D)（手動）標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
主控終端 |
1臺 |
安卓平板 |
2 |
自動繞線車（手動） |
1臺 |
RSM-RXC(E) （120米） |
3 |
爬行器車體 |
1臺 |
RSM-RTV(D) |
4 |
可拆卸云臺 |
1臺 |
RSM-RYT(D) |
5 |
旋轉攝像頭 |
1臺 |
RSM-RJT(D) |
6 |
下井套筒 |
1個 |
|
7 |
下井吊鉤 |
1個 |
|
8 |
井口滑輪架 |
1個 |
|
9 |
6寸實心輪胎 |
4個 |
|
10 |
4寸實心輪胎 |
4個 |
|
11 |
打氣筒 |
1個 |
|
12 |
電源線 |
1根 |
|
13 |
扳手 |
1個 |
|
14 |
繞手柄 |
1個 |
|
15 |
安全繩 |
2根 |
|
16 |
車體航空箱 |
1個 |
|
17 |
手提配件包 |
1個 |
|
18 |
便攜式交直流電源 |
1個 |
|
19 |
工具包 |
1套 |
內含U盤、內六角扳手、潤滑油、常用螺絲包 |
可選配件：
序號 |
項 目 |
規 格 |
1 |
8寸充氣輪胎 |
|
2 |
8寸實心輪胎 |
|
3 |
6寸實心輪胎 |
|
4 |
4寸實心輪胎 |
|
5 |
自動繞線車 |
RSM-RXC(E) |
6 |
旋轉攝像頭 |
RSM-RJT(D) |
7 |
井口滑輪架 |
|
8 |
下井套筒 |
|
9 |
下井吊鉤 |
|
10 |
網線 |
5米 |
- 2024-01-09RSM-RTV(D) 管道機器人（電動/手動）
