RSM-SNR (C) 管道動力聲納檢測系統（藍鯨一號）
型 號：RSM-SNR (C)
原產地：國產
用 途：帶水（大于300mm水深）狀態下，不具備抽排條件時，管網結構調查
；可用于滿管檢測；量化分析管道淤泥情況，指導開展清淤工作；帶水豎井、地下空洞輪廓檢測
RSM-SNR (C) 管道動力聲納檢測系統（藍鯨一號）
產品簡介：
管道動力聲納檢測系統采用聲學原理探測帶水（水位大于300mm）管道、檢測井或地下空洞內部情況。利用聲波反射原理對水下物體進行探測和定位識別，無需排干管道內液體，即可獲取CCTV檢測無法顯示的精確測量數據。在原有聲納系統基礎上增加了推進器和攝像頭，可以免去穿繩、拉線等環節，同時可以查看管道內部環境、輔助測試，優化了管道聲納檢測的工作流程和檢測結果。

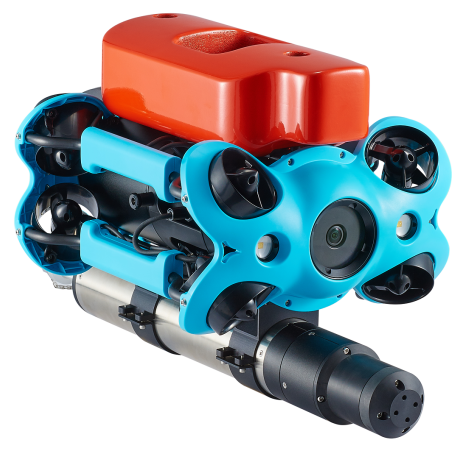

RSM-SNR(C)管道動力聲納檢測系統由繞線車、聲納探頭、潛航器和主控單元（遙控器）四部分組成。具有掃描速度快、測試精度高、圖像顯示清晰、探頭防水性能高、測試范圍廣等特點。應用于管道檢測時，能夠準確的判定多數結構性缺陷（破裂、變形、支管暗接、脫節等）和功能性缺陷（沉積、障礙物、殘墻、壩根等），自動計算沉積量并生成管底沉積狀態縱斷面圖。聲吶檢測儀是目前最先進的管道內部狀況檢測、評估設備，尤其適合地下水位較高的城市，已經成為與CCTV管道內窺檢測系統并用的必備檢測工具。
產品用途：
?帶水（大于300mm水深）狀態下，不具備抽排條件時，管網結構調查
?可用于滿管檢測
?量化分析管道淤泥情況，指導開展清淤工作
?帶水豎井、地下空洞輪廓檢測
符合規范：
《城鎮排水管道檢測與評估技術規程CJJ 181-2012》
《排水管道電視和聲納檢測評估技術規程DB31/T 444-2009》
《城鎮公共排水管道檢測與評估技術規程DB44/T 1025-2012》
《排水管渠功能等級評定標準Q/BDG JS001-GW05-2012》
《排水管渠功能等級評定標準Q/BDG JS002-GW05-2012》
核心優勢：
1、聲光雙模：高精度聲納探頭精準環形掃描，內置4K/1200萬像素ESI防抖相機，畫面超清穩定，可同時進行聲納和視頻檢測；
2、動力強勁：采用雙側八推進器，轉速高，水下推力大，最大速度1.54m/s；
3、無線連接：支持2.4G/5GWi-Fi選擇，信號穩定，手柄平板無線連接；
4、輕松靈動：360°全方位移動，無死角檢測，可前后左右移動、上浮、下潛，左右翻滾、前后傾斜；
5、操作輕便：采用手柄操作，潛航器采用鋁合金緊湊型機身，重量小于4.5KG；
6、隨意定深：潛航器最大深度可定深100m；
7、智能展示：多種色彩平面展示、多維度三維展示，便于分析觀察；
8、輕松檢測：自動抓取輪廓并計算淤泥沉積情況，現場一鍵生成報告。
技術特點：
1、前視配置4K/1200萬像素超清攝像頭，畫質清晰，可同時進行聲納和視頻檢測；
2、支持無線采集，無線傳輸距離可達10米，信號穩定，減輕現場測試強度；
3、真360°旋轉采集，左右翻滾、前后傾斜，可上浮下潛，潛航器最大深度可定深100m；
4、采用雙側八推進器，轉速高，水下推力大，最大速度可達1.54m/s;
5、網絡傳輸協議，兼容范圍廣，無線更方便，有線更穩定；
6、采樣距離可任意設置，滿足不同采樣需求；
7、潛航器采用鋁合金緊湊型機身，自重小于4.5KG；
8、自動繞線車采用模塊化設計，底盤、電控箱可輕松拆卸，降低故障，便于運輸，易保養維護；9、自動抓取輪廓并計算淤泥沉積情況，現場一鍵生成報告。
性能指標：
型號：RSM-SNR(C) |
||
潛 航 器 |
尺寸 |
518*267*290mm |
重量 |
8kg（含聲納探頭和電池） |
|
電池 |
200Wh |
|
最大深度 |
100m |
|
最大航速 |
1.5m/s(3節) |
|
續航時間 |
≥4h |
|
電池循環次數 |
＞300次 |
|
工作溫度 |
-10℃~45℃ |
|
自 動 繞 線 車 |
計數 |
±0.1mm高精度編碼器計數，在視頻畫面中顯示 |
線纜 |
2芯線纜，外徑7.6mm，300kg抗拉力（標配300米，長度可定制） |
|
收放線/安全措施 |
電機驅動自動收放線，支持點動收線，剎車松緊可調節，配置緊急停止按鈕 |
|
移動方式 |
兩個固定輪和兩個萬向輪，配備剎車裝置 |
|
供電方式 |
交直流兼容AC:90-264V（50Hz、60Hz） DC:120-370V |
|
自動排線 |
多層自動排線 |
|
尺寸重量 |
670*460*550mm（含底盤高度120mm） 52kg（含底盤；底盤及電控箱可拆卸） |
|
動力 |
最大拉力可達14KG |
|
防護裝置 |
配備電纜接頭拉力牽引和防彎折橡膠套，防止被意外拉斷，配備下井裝置和電纜保護裝置 |
|
LED 補光燈 |
亮度 |
2×2000 lm |
色溫 |
5000K~5500K |
|
CRI |
85 |
|
調光 |
三擋可調 |
|
傳 感 器 |
IMU |
三軸陀螺儀 |
加速度計 |
||
羅盤 |
||
深度傳感器 |
＜±0.25m |
|
溫度傳感器 |
＜±2℃ |
|
充 電 器 |
充電功率 |
2.9A/25.2V |
潛航器充電時間 |
2.5h |
|
遙控器充電時間 |
2h |
|
遙 控 器 |
尺寸 |
160×155×125mm |
重量 |
≈0.685kg |
|
電池 |
2500mAh |
|
續航時間 |
≥6h（視使用環境而定） |
|
無線 |
2.4G/5G Wi-Fi支持 |
|
HDMI |
1080P支持 |
|
TYPE-C |
USB通訊 |
|
相 機 |
CMOS |
1/2.3 |
光圈 |
F1.8 |
|
焦距 |
1m |
|
照片最大分辨率 |
12M |
|
照片格式 |
JPEG/PNG |
|
普通錄影 |
4KUHD-3840×2160,30fps |
|
FHD：1920*1080,30/60/120fps |
||
1080P：4×(120fps) |
||
視頻最大碼流 |
60M |
|
視頻格式 |
MP4 |
|
標準配置：
序號 |
名稱 |
數量 |
規格型號 |
1 |
聲納探頭 |
1 |
RSM-SNR(B) |
2 |
自動繞線車（電動） |
1 |
RSM-RXC(E) |
3 |
水下機器人 |
1 |
RSM-ROV(A) |
4 |
機器人電池 |
2 |
|
5 |
調試線 |
1 |
|
6 |
充電器 |
1 |
電池、遙控手柄通用 |
7 |
繞手柄 |
1 |
|
8 |
扳手 |
1 |
|
9 |
下井套筒 |
1 |
|
10 |
電源線 |
1 |
|
11 |
十字起 |
1 |
|
12 |
手提配件包 |
1 |
|
13 |
遙控手柄 |
1 |
|
14 |
安卓平板電腦 |
1 |
|
15 |
工具包 |
1 |
（含六六角扳手、螺絲包等） |
16 |
設備箱 |
1 |
|
17 |
安全繩 |
2 |
|
18 |
吊鉤 |
1 |
|
19 |
便攜式交直流電源 |
1 |
RTV(A) |

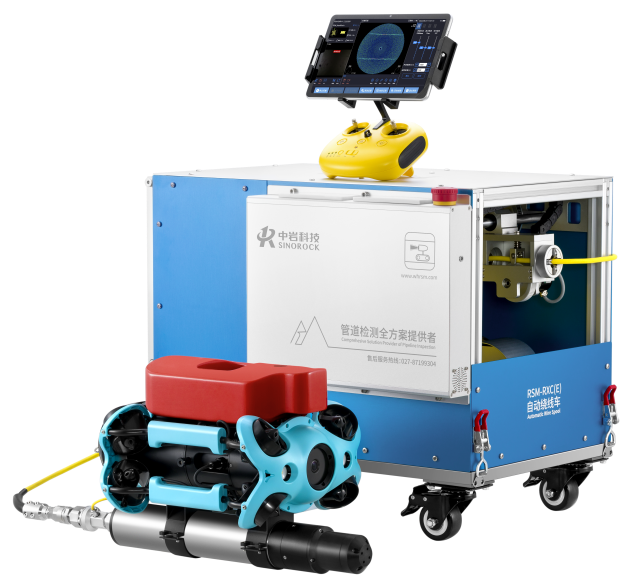

產品組合圖：
