RSM-SWS 面波儀
型 號：RSM-SWS
原產地：國產
用 途：探查覆蓋層厚度、劃分松散地層沉積層序；探查基巖埋深和基巖界面起伏形態，劃分基巖的風化帶，探測構造破碎帶等

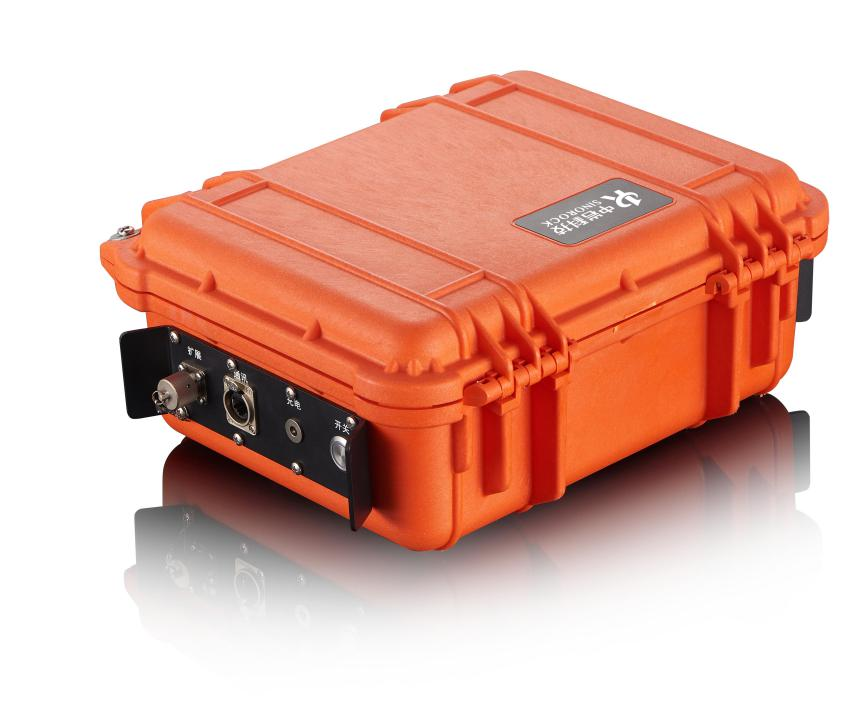

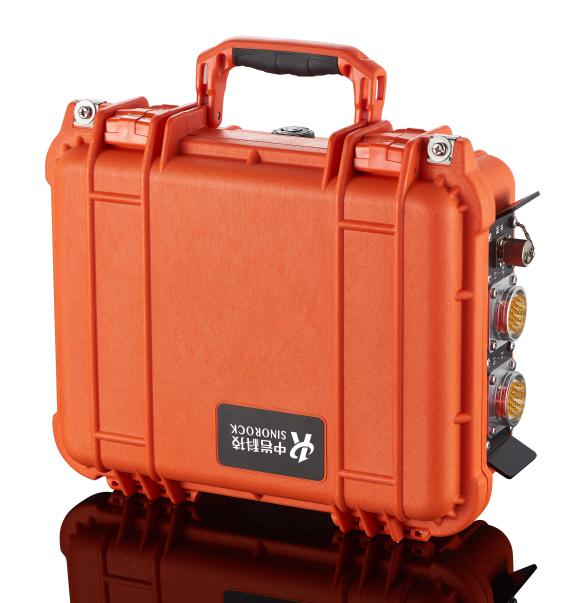

RSM-SWS 面波儀
產品簡介：
RSM-SWS面波儀兼顧國內外同類產品的優點，體積小、重量輕、便于攜帶，適用于復雜的物探測試現場，采用進口機箱，美觀牢固，具有良好的抗振、防潮、防塵性能。
產品用途：
?探查覆蓋層厚度、劃分松散地層沉積層序
?探查基巖埋深和基巖界面起伏形態，劃分基巖的風化帶
?探測構造破碎帶
?探測地下隱埋物體、古墓遺址、洞穴和采空區
?探測非金屬地下管道
?探測滑坡體的滑動帶和滑動面起伏形態
符合規范：
《多道瞬態面波勘察技術規程》（JGT/T 143-2017）
技術特點：
1. 功率低：采用低功耗操作平臺，儀器內置可充電池，支持連續獨立工作10小時，亦可一直外接蓄電池供電，充分滿足面波現場測試需要；
2. 小巧方便、美觀大方：重量輕便，便于攜帶，特別適用于復雜的物探測試現場，同時采用進口機箱，美觀牢固，具有良好的抗振、防潮、防塵性能；
3. 性能穩定：真24位A/D，24道同時采集，最小采樣間隔達到10μS，整機密封，采用工控級主板，信噪比高，抗干擾能力強，適應惡劣環境；
4. 操作方便：采集界面美觀大方、一目了然，上手快速。
性能指標：
型號：RSM-SWS |
|
主控形式 |
低功耗嵌入式系統 主頻：1GHz 內存：512M |
顯示模式 |
筆記本顯示 |
操作方式 |
筆記本操作 |
操作系統 |
WindowsXP～Win8均可 |
通訊方式 |
有線通訊 |
通道數 |
24道 |
觸發方式 |
外觸發和自觸發 |
采樣間隔 |
10～16000μS多檔可調 |
采樣長度 |
0.5～16k多檔可調 |
動態范圍 |
≥120dB |
模擬濾波 |
多道可選 |
頻帶寬度 |
0.5～4000Hz |
相位一致性 |
相位絕對誤差≤0.5ms |
數字濾波 |
可任意輸入 |
A/D轉換精度 |
24位 |
供電模式 |
內置鋰電池≥8h |
工作溫度 |
-20～+55℃ |
前放增益 |
12dB～72dB多道可選 |
外形尺寸 |
350×300×150mm |
重量 |
3.5kg（含鋰電池） |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
面波測試儀 |
1 |
RSM-SWS |
2 |
面波測試電纜 |
2 |
2m道間 |
3 |
面波尖頭速度傳感器 |
26 |
4Hz |
4 |
尖頭觸發速度計 |
2 |
|
5 |
面波觸發傳感器延長線 |
1 |
三芯50m |
6 |
面波儀通訊網線 |
2 |
2m |
7 |
面波分析軟件狗 |
1 |
XP12A(01) |
8 |
黃色拉桿箱 |
1 |
配件箱 |
9 |
黃色手提箱 |
1 |
主機箱 |
10 |
電源充電器 |
1 |
12.6V 3A |
11 |
U盤 |
1 |
|
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
面波尖頭速度傳感器 |
4Hz |
|
2 |
尖頭觸發速度計 |
|
|
3 |
面波測試電纜 |
2m道間 |
|
4 |
面波儀通訊網線 |
2米 |
|
5 |
面波觸發傳感器延長線 |
三芯50m |
|
