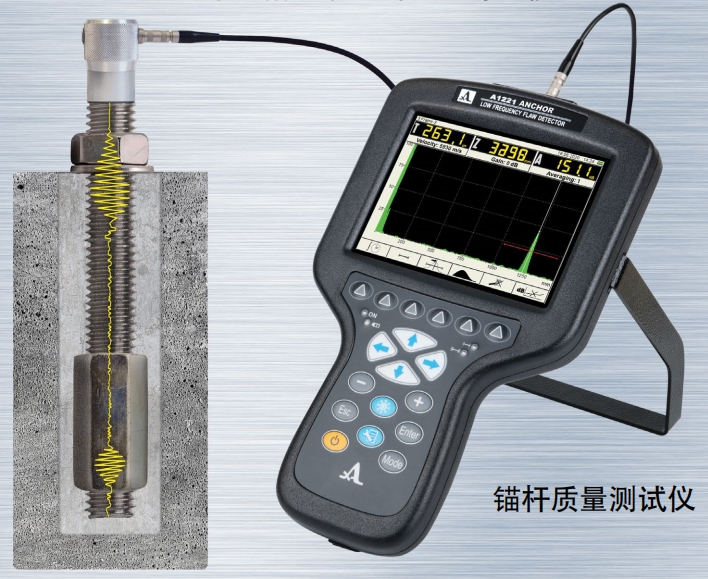

A1221 ANCHOR 錨桿質量測試儀
型 號：A1221
原產地：德國ACS
用 途：一種用于混凝土錨桿、實心鋼筋和鋼筋現場評估的超聲波低頻測試儀
A1221 ANCHOR 錨桿質量測試儀
一種用于混凝土錨桿、實心鋼筋和鋼筋現場評估的超聲波低頻測試儀
設計并適用于：

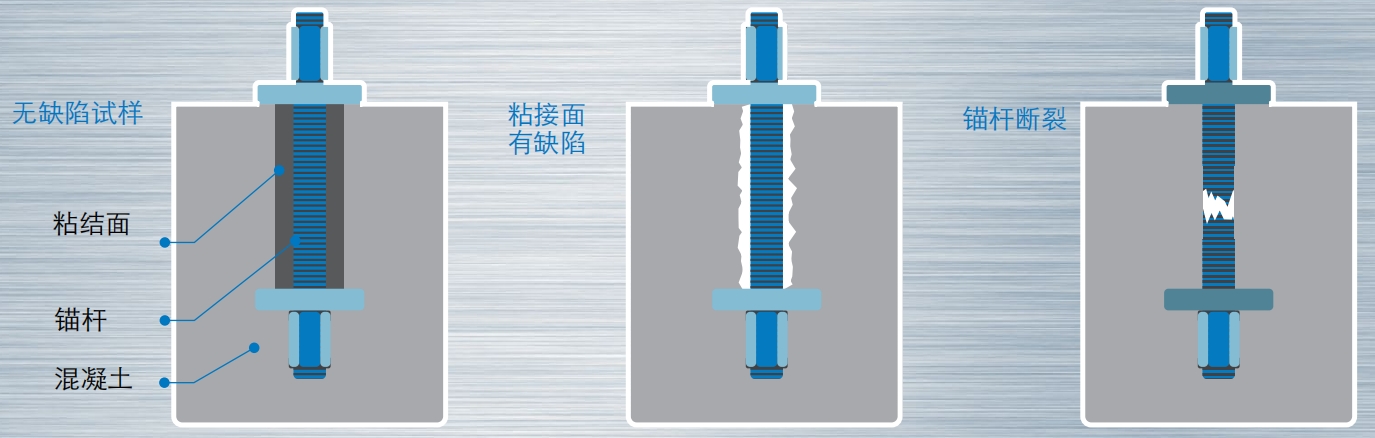

? 錨桿斷裂檢測
? 殘余長度/部分評估
? 粘結質量評估
應用特點：
? 可評估錨桿/鋼筋直徑：20-40mm（0.8-1.6英寸）
? 評估未灌漿長度：高達 8 m（26.3 英尺）
? 最短評估長度：0.3 m（9.8 英尺）
?混凝土中可評估的灌漿深度：高達 1 m（3.3 英尺）
? 巖石中可評估的灌漿深度：高達 4 m（13.1 英尺）
技術參數
參數 |
數值 |
工作頻率范圍，kHz |
25-250 |
最大數據采集長度，μs |
4000 |
評估長度，m |
0.5-3 |
預埋桿的評估長度，m |
高達 1 |
可評估錨桿直徑范圍，mm |
20-40 |
材料速度范圍，m/s |
500-15000 |
發射器輸出電壓，V |
±20, ±100, ±200 |
接收器脈沖形式 |
雙極曲流， 0.5÷5.0周期 |
脈沖重復頻率，Hz |
1-45 |
增益設置范圍，dB |
0-100, 步長 1 |
DAC功能的可編程點數 |
24 |
DAC功能的動態范圍，dB |
30 |
電源 |
內置電池 |
操作時間，h |
14 |
電池充電時間，h |
3 |
顯示器類型 |
TFT (640 х 480) |
主機尺寸，mm |
260×156×43 |
主機重量，kg |
0.8 |
操作條件： |
|
工作溫度范圍，oC |
from -20 to +55 ?С |
相對空氣濕度：+35°С，%，最大值 |
95 |
交貨配置
名 稱 |
數量, pcs. |
A1221 錨桿質量測試儀電子單元 |
1 |
電源適配器 AC 80-264 / VDC 15V |
1 |
USB 2.0 電纜 USB-A 轉 USB Micro-B |
1 |
Lem00 至 Lemo0 電纜，2.25m |
1 |
便攜袋 |
1 |
軟蓋 |
1 |
儀器支架 |
1 |
硬質攜帶箱 |
1 |

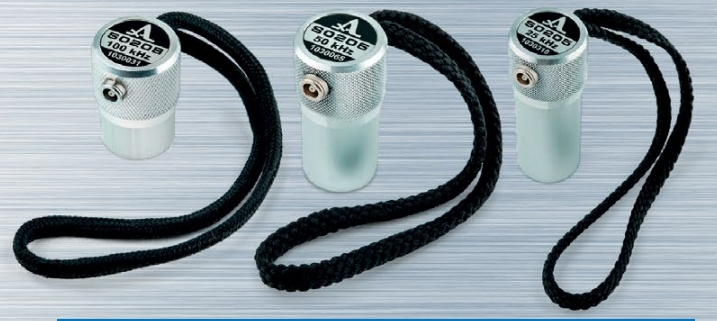

低頻壓電換能器 S0205,25 KHz |
1 |
低頻壓電換能器 S0206,50 KHz（可選） |
|
低頻壓電換能器 S0208,100 KHz（可選） |
|
稀土礦試塊 |
1 |
超聲波耦合劑 80ml |
1 |
