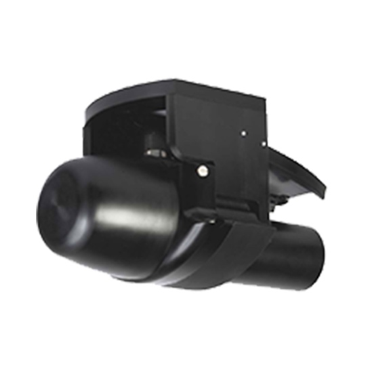

NORBIT iWBMS多波束測深系統
型 號：NORBIT iWBMS
原產地：挪威
用 途：港口應用、航道應用、水下工程應用、海洋石油應用、水下目標探測應用
NORBIT iWBMS多波束測深系統
應用范圍
? 港口應用（港口、港池水下精細測量和礙航物、淺點檢測等）
? 航道應用（數字化航道水下基礎空間數據采集；通航安全水域礙航物檢測；航標水下測繪等）
? 水下工程應用（疏浚、拋石等工程土石方量的精確計算；水下建筑物等形態精細測量；炸礁事后殘存物精細化測量等）
? 水文應用（數字水文建設，如；水文信息化建設的數據清查和校核；江河湖泊水下基礎空間數據采集；水庫庫容的精細化測量，水下地形數據采集等）
? 海洋石油應用（海洋平臺地基形態及周邊海底沖淤狀況精細化測量；海底管線鋪設、檢測等相關測量工作；海底管線路由精細化勘察等）
? 水下目標探測應用（水下危險目標精細化測量、水下礙航物精細化測量、沉船打撈應用等）
工作頻率 |
360～440KHz,80KHz帶寬 |
|
條帶寬度 |
典型140°，（7°~179°在線連續可調） |
|
距離分辨率 |
<10mm |
|
波束個數 |
256等角/等距 |
|
量程范圍 |
0.2m-200m |
|
波束角度 |
0.9°×1.9° |
|
最大輸出頻率 |
40Hz |
|
定位精度 |
0.02~0.1m(RTK) |
|
航向精度 |
0.03° (RTK) ,2m基線長度 |
|
PITCH/ROLL精度 |
0.02°依賴基線長度 |
|
Heave精度 |
5cm 或 5% (2cm RTK) |
重量 |
大約9.5KG(空氣中)，6KG（在水中） |
|
接口 |
100MB/S ETHERNET |
|
標準電纜長度 |
8m, 最長可以達到65米 |
|
功耗 |
55WMAX (12-28VDC) |
|
操作/存儲溫度 |
-4° ～ +40°/-20°～ +60° |
