高分辨立體透視顯微鏡
型 號：nanoVoxel 2000
原產地：國產
用 途：“高分辨立體透視顯微鏡”是采用計算機斷層掃描成像技術，依據X射線投影數據，然后重建物體內部結構圖像的無損檢測技術。可以用于對樣品內部組構進行跨尺度非破壞性掃描，突破了傳統實驗手段只能進行表面觀察的局限性，成為了與光學顯微鏡、電子顯微鏡、掃描電鏡等并列的一種新型通用顯微成像設備。
高分辨立體透視顯微鏡
（產地：中國；型號：nanoVoxel 2000）
“高分辨立體透視顯微鏡”是采用計算機斷層掃描成像技術，依據X射線投影數據，然后重建物體內部結構圖像的無損檢測技術。可以用于對樣品內部組構進行跨尺度非破壞性掃描，突破了傳統實驗手段只能進行表面觀察的局限性，成為了與光學顯微鏡、電子顯微鏡、掃描電鏡等并列的一種新型通用顯微成像設備。同時該類設備突破了傳統無損成像技術因分辨率不夠和微小結構難以觀測而產生的局限性，具有高分辨、無損、透視、三維成像分析的功能，不會像傳統實驗只能做表面的二維掃描并會引入人為缺陷，能夠?qū)π纬傻娜S立體圖像沿任意旋轉觀察，并可以做任意位置和方向的虛擬斷層切片展示，并進行相應統計分析。系統測試效率高、對操作人員無傷害、方便快捷，還可結合3D打印技術、力學及電學加載系統等，有強大的拓展性和準動態觀察功能。
1 系統主要指標及配置
No. |
產品描述 |
數量 |
1 |
整體指標 |
|
|
設備名稱：高分辨立體透視顯微鏡 設備型號：nanoVoxel 2000 設備規格：長度×寬度×高度 1800㎜×1200㎜×1800㎜ 設備重量：約2400kg

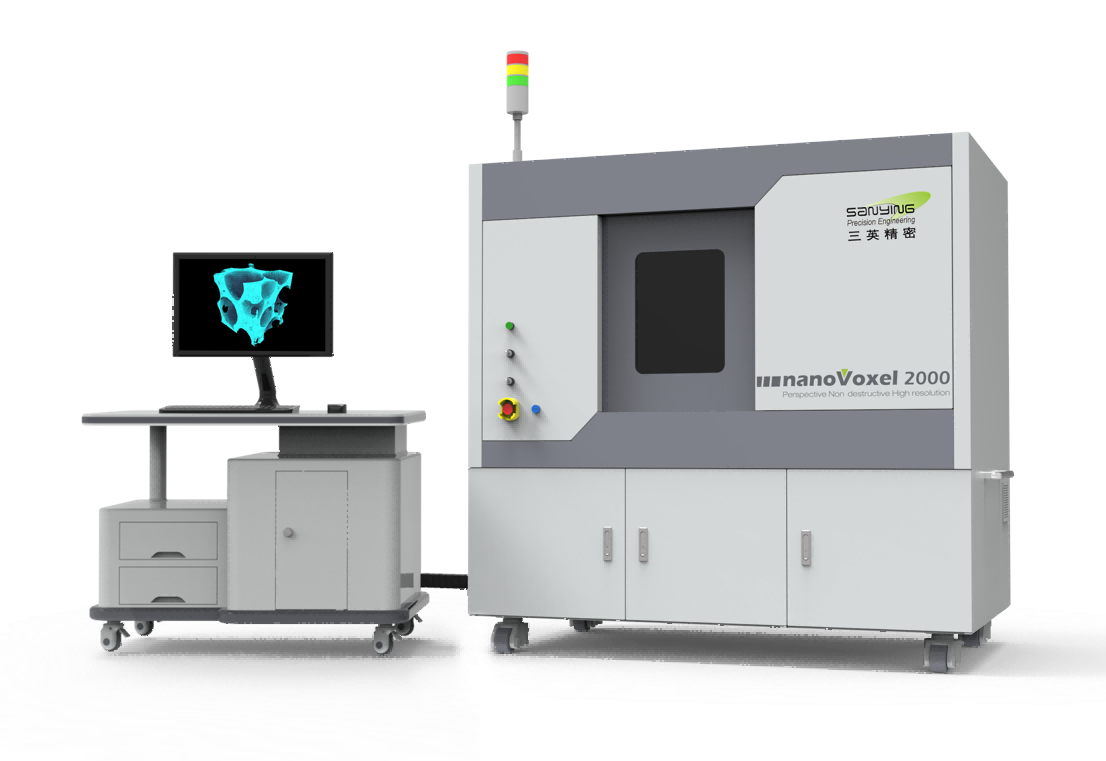

nanoVoxel 2000系列設備外觀 § 無損/透視/高分辨/三維成像及分析研究 § 探測器抖動防偽影功能 § 最高空間分辨率0.5μm § 樣品距射線源50㎜處最高分辨率可達1μm，適用于高分辨及高分辨原位加載成像。 § 轉臺最大承重：≥80 kg § 三向自動樣品臺最大承重：≥15 kg § 多種掃描成像模式：如實時DR投影，圓軌跡錐束CT，超視野錐束CT，螺旋錐束CT、有限角CT、偏置CT、自動橫向拼接CT § 具有內部原位加載拓展空間和預留接口 |
1 |
2 |
微焦點X射線源 |
|
|
封閉式一體化折射靶微焦點X射線源 最大工作電壓：≥150kV 最大功率：≥30W 電流可調節 免維護 |
1 |
3 |
探測器部分 |
|
|
平板探測器：
集中探測器像素單元響應不一致等產生的偽影 像素矩陣3000×2490 成像面積300mm×240mm 動態范圍：16bit 高頻抖動功能，可有效去除CT投影數據采集中探測器像素單元響應不一致等產生的偽影 |
1 |
|

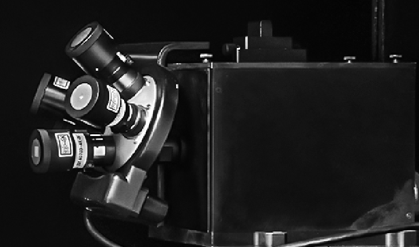

光耦探測器：
§ 由高分辨相機、光學鏡頭、閃爍片、轉塔等一系列組成，實現高分辨成像及原位加載下的高分辨成像 § 像素矩陣數量：1600萬像素 § 動態范圍16bit § 光學鏡頭包括：4×，10×，20×物鏡 |
|
4 |
高精度樣品臺與工作臺 |
|
|
全電腦控制高精度8軸機械系統，旋轉角度360° 2、探測器X軸行程：150mm； 3、探測器Y軸行程：220mm； 4、樣品臺X軸行程：20mm； 5、樣品臺Y軸行程：20mm； 6、樣品臺Z軸行程：100mm， 7、樣品轉臺承重：80kg 8、三向自動調節樣品臺承重15kg |
1 |
5 |
CT協同原位力學加載分析系統（可拓展，本配置不包含） |
|
|

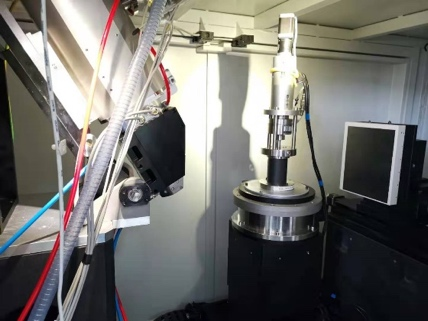

原位加載示意 可拆裝CT三軸原位力學加載試驗系統示意 CT三軸原位加載系統是一種高精度力/位移控制的定制加載系統，軸向壓力可達10kN，三軸圍壓15MPa，有利于CT試驗中射線穿透的樣品腔。可以通過USB連接電腦，使用巖土綜合測試軟件協助實現各種定制的巖土CT實驗，也可以通過鍵盤預設試驗。 § 可拆裝靈活使用； § 試樣尺寸：直徑8mm和20mm； § 最大軸向力10kN，最大圍壓：15Mpa； § 配備綜合測試軟件及壓力體積控制器獨立控制軟件；試驗過程可以通過計算機輸入?yún)?shù)或者其它友好的用戶界面進行控制，儀器的所有加荷控制和測量數據均可以實現計算機實時顯示反饋。 § 直接顯示數字式的壓力和體積信息，配有彩色LCD顯示屏。配備獨立的操作軟件，通過軟件可以對數據進行存儲，施加壓力、體積和流速，且能低頻動態加載，可以施加斜坡、三角波、正弦波、方波、用戶自定義波等。可以實現壓力和體積的勻速加載、恒定數值加載、恒定速率加載以及低頻循環加載； § 配備孔壓傳感器、編碼器和荷載傳感器，連接到數據采集儀上； |
|
5 |
射線防護部分 |
|
|
射線屏蔽箱體，內置安全鎖，X射線開啟顯示，輻射劑量當量<1μSv/h（在距離箱體外20mm的任何位置），滿足國家GBZ117-2015《工業X射線探傷室衛生防護標準》要求及環評要求 ? 可視透明防輻射窗口，方便在設備運行過程中從窗口觀察樣品情況。 |
1 |
6 |
計算機系統 |
|
|
前端機 CPU：英特爾四核處理器； 內存：8G； 硬盤：SSD 256G，HDD 2TB； 顯示器：24″LCD顯示器，分辨率1920*1200 |
1 |
|
（帶GPU加速的高速工作站） CPU：英特爾六核處理器； 內存：128G； 硬盤：SSD 512G，HDD 6TB； 顯卡：NVIDIA頂級高性能計算卡； 顯示器：24寸液晶顯示器，分辨率1920*1200 |
1 |
7 |
操作臺 |
|
|
人體工學用戶操控臺 |
1 |
8 |
數據系統軟件包 |
|
|
系統控制及數據采集軟件： 保證系統精密、穩定、安全、可靠的運行。 用于數據快速、穩定的獲取和采集，并將探測器獲得信號進行轉換、收集、處理和儲存 |
1 |
|
圖像重構軟件： 基于GPU高速單元的三維斷層掃描圖像重構軟件，支持多種重建算法，擁有漂移矯正、自動對焦、軌跡矯正專有技術功能。 |
1 |
|
三維視圖軟件： 先進的三維可視化及分析處理軟件，從簡單的可視化與測量到高級圖像處理、量化和骨骼化，提供最先進2D/3D可視化、三維表征、分割、測量及數據轉化等。 |
1 |
|
數字巖心孔隙喉道分析軟件 以數字巖心為基礎提取的孔隙網絡模型有助于從微觀角度研究流體的各項性質。從孔隙網絡模型中可以獲取孔隙、喉道的幾何特征和拓?fù)浣Y(jié)構。 |
1 |
9 |
樣品夾持器 |
|
|
專用樣品夾持器1套 |
1 |
10 |
操作手冊 |
|
|
操作手冊（印刷版和電子版） |
1 |
2、軟件清單及功能參數介紹
No. |
產品描述 |
數量 |
1 |
系統控制及數據采集軟件 |
|
|
軟件名稱：系統控制及數據采集軟件

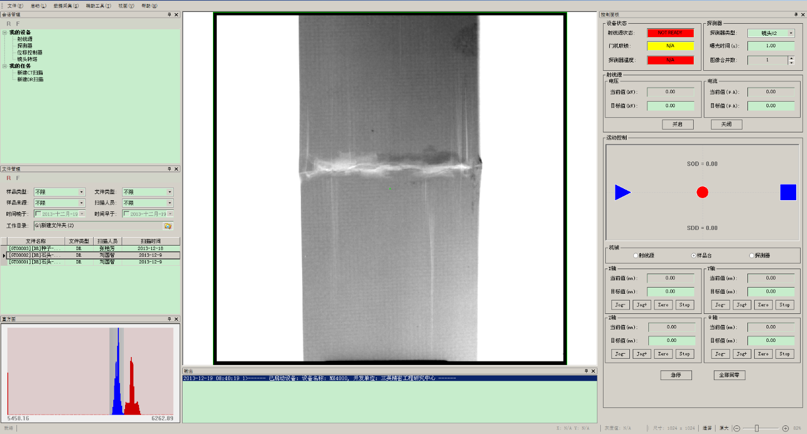

軟件界面 § 實時動態成像、二維DR投影拍照、旋轉錐束掃描（CT斷層掃描）、螺旋錐束掃描（CT斷層掃描）、超視野錐束掃描（CT斷層掃描）、有限角錐束掃描（CT斷層掃描）、偏置錐束掃描（CT斷層掃描） § 能夠完成自動訓機，探測器偏置、增益、非線性、像元不一致性校準。 § 可根據所要掃描的樣品的類型，設置射線源、探測器的運行參數，控制各電機運動到能夠獲取最佳圖像的位置，自動獲取幾何掃描參數及實時分辨率，并對樣品進行多種模式的掃描，數據可用于圖像的重建。 § 實現大視野平板CT及高分辨物鏡耦合探測器的切換及掃描成像。 § 支持螺旋軌跡、有限角、局部聚焦、偏置等多種模式掃描，實現細長物體、大物體、板狀物、感興趣區域等成像功能。 § 自動識別和校正壞像元等，可提供優于探測器原廠的校正功能。 探測器單元對不同能量射線響應不一致的校正。 射線源錐束流強分布不均勻的校正。 系統幾何參數誤差帶來的幾何偽影的校正。 探測器隨機抖動對環狀偽影的校正。 § 可根據用戶需求定制掃描工藝與流程。 |
2 |
2 |
數據三維重構軟件 |
|
|
軟件名稱：數據三維重構軟件
軟件界面 § 該模塊可對掃描軟件獲得的數據進行圖像三維重構，獲得三維體數據。 § 開放的軟件平臺，適用于用戶的二次軟件開發 § 系統自校準功能 § 幾何掃描參數自動獲取 § 多種解析重建算法及數據濾波器 § 特色的自適應迭代重建算法，實現低劑量掃描數據的高質量圖像重建 § 多種高質量重建算法(解析、迭代、反投影等) § 幾何參數調節與姿態設置 § 投影數據預處理(修復、環狀偽影校正) § 圖像后處理(去噪、增強和分割) § 擁有投影數據預處理及圖像后處理功能。 § 處理得到的數據可以用于可視化軟件的2D、3D展示及對應數據的分析。 |
2 |
3 |
三維可視化分析軟件 |
|
|
軟件名稱：三維可視化分析軟件

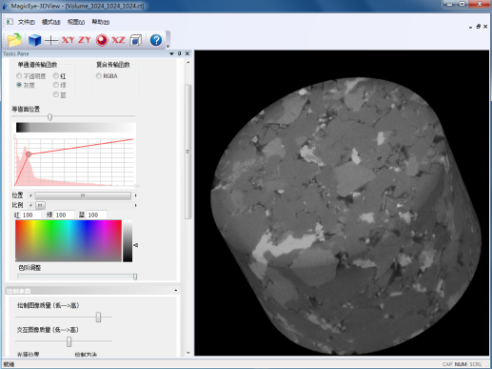

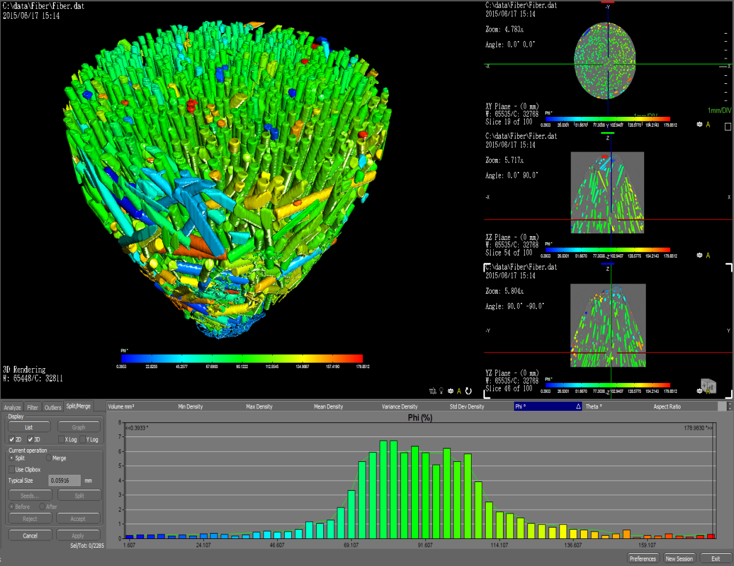

軟件界面 § 讀片：MPR / CPR / MIP § 定量分析（Quantification） § 圖像融合（Fusion） § 圖像分割（Segmentation） § 2D與3D效果導出為視頻文件 § 三角網格的生成與STL導出 § 分屏顯示（最多四屏） § 二維與三維的圖像濾波、去噪、平滑，邊緣檢測 § 切片圖像二維配準， § 多模態多分辨率圖像三維配準， § 目標物體分離與合并， § 壁厚分析，孔隙度分析， § 多種手動與自動圖像分割工具用以測量三維物體的密度與空間信息等參數的統計分布 |
1 |
4 |
數字巖心孔喉分析軟件 |
|
|
軟件名稱：數字巖心孔隙喉道分析軟件

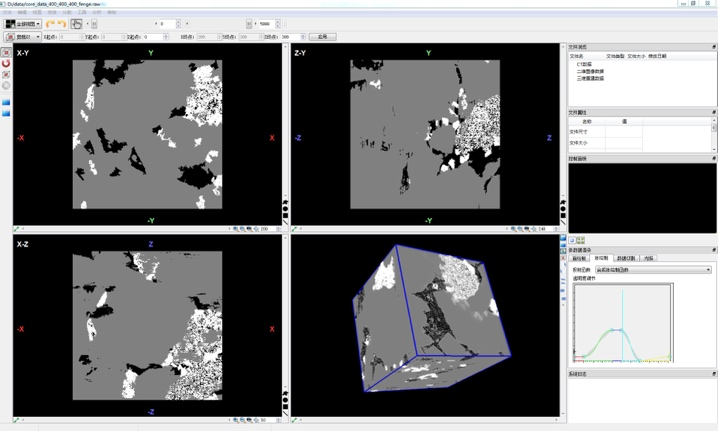

軟件界面 以數字巖心為基礎提取的孔隙網絡模型有助于從微觀角度研究流體的各項性質。從孔隙網絡模型中可以獲取孔隙、喉道的幾何特征和拓?fù)浣Y(jié)構。 § 輸入為分割數據、模型文件數據，輸出為模型文件數據、渲染數據； § 孔隙網絡模型統計功能； § 導出報表（孔隙率、孔隙數、喉道數、空隙半徑分布、喉道半徑分布、孔喉比、空隙形狀因子、喉道形狀因子）； § 逐層孔隙率分析； § 模型顏色編輯功能； § 窗寬窗位對比度增強； § 直方圖均衡； § 方框?yàn)V波、高斯濾波、中值濾波、雙邊濾波； § 拉普拉斯銳化； § 膨脹、腐蝕、開運算、閉運算； § 去除孤島； § 二值化； § 反色； § OSTU單閾值、雙閾值分割； § 孔隙度閾值關系分析； § 體繪制渲染； § 透明度、RGB傳輸函數調節； § MC面繪制渲染； § 單值等值面繪制； § 單值等值面選擇； § 多值等值面繪制； § 數據旋轉、平移、放大縮小、視角切換 |
2 |
售后服務：
二、應用成像案例

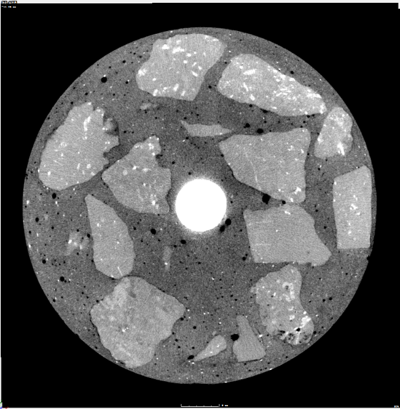

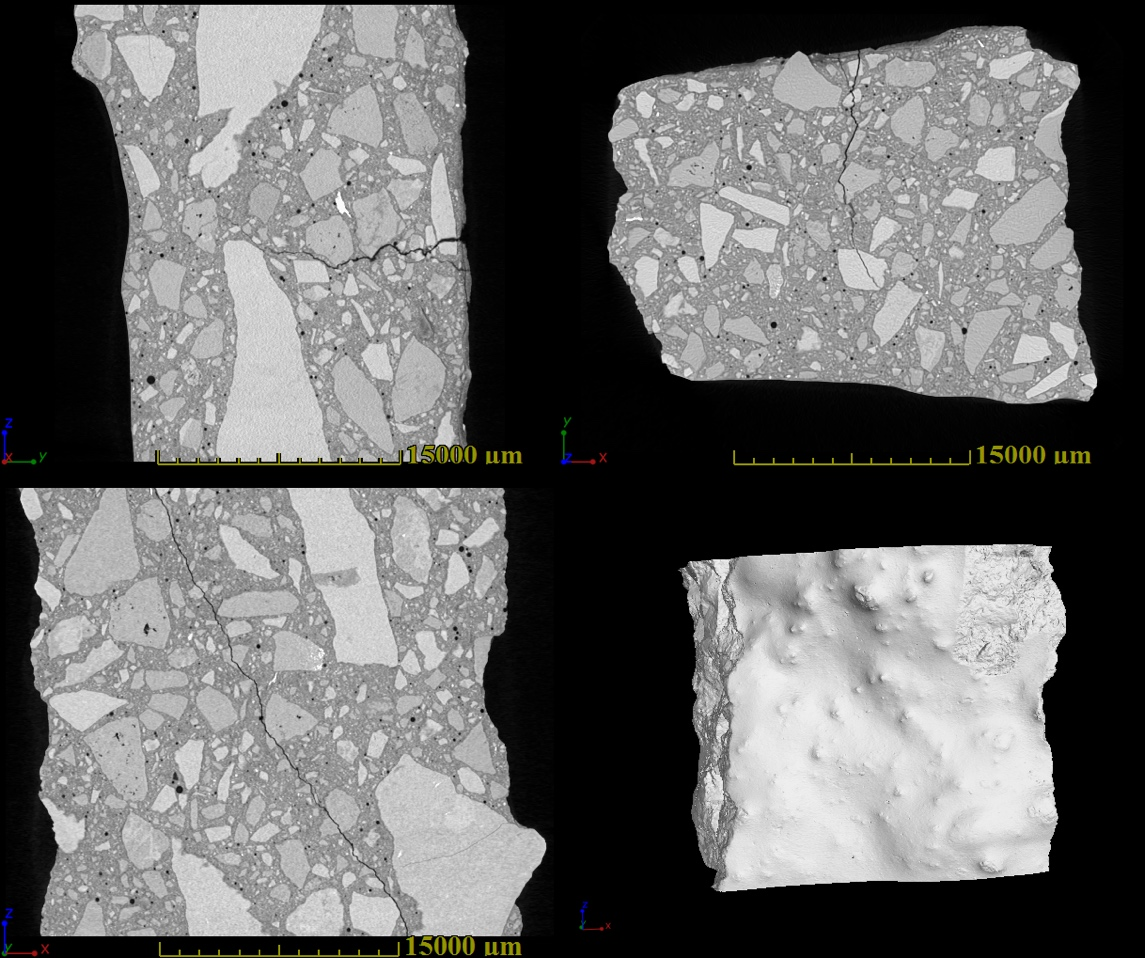

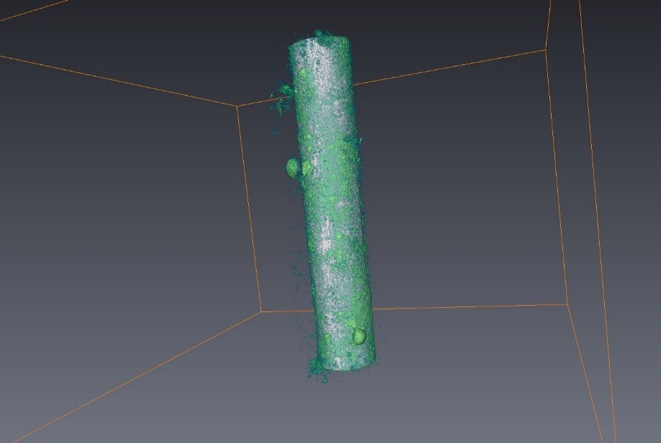

（1）巖土地質領域 鋼筋混凝土電腐蝕研究：通過電腐蝕研究鋼筋混凝土銹蝕現象造成混凝土開裂的成因機制。

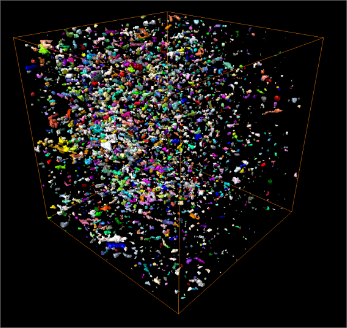

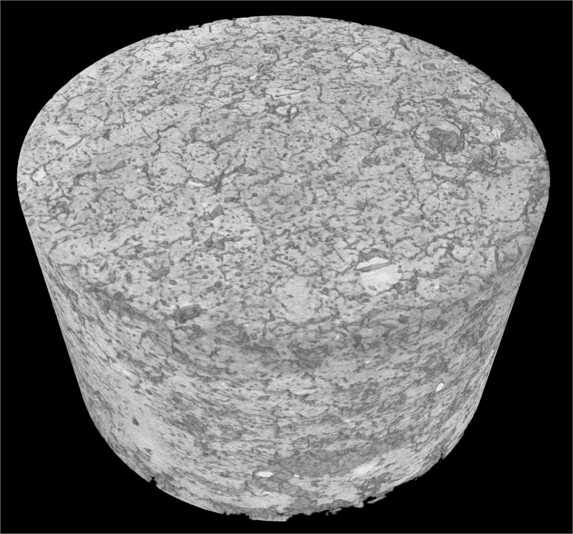

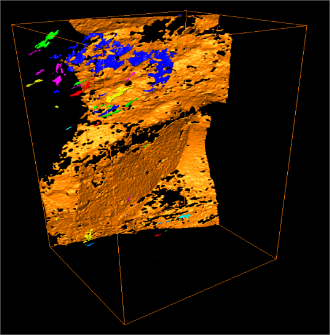

顆粒、裂隙、孔隙形態學研究（源自三英精密）：通過分水嶺算法閾值分割提取并計算樣品內部顆粒、孔隙、裂縫的大小、體積、等效直徑、形態分布、壁厚、迂曲度等各類參數。

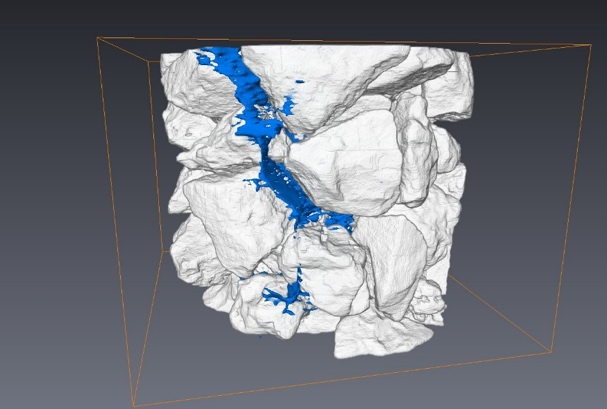

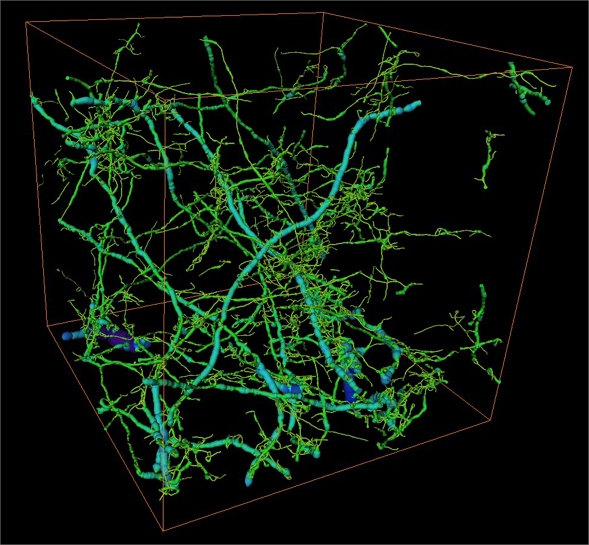

孔隙及裂縫形態提取 土壤中根系提取研究（源自三英精密，客戶青海大學）

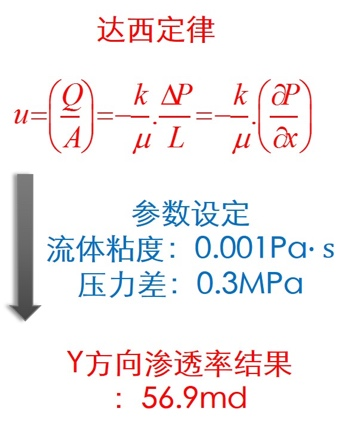

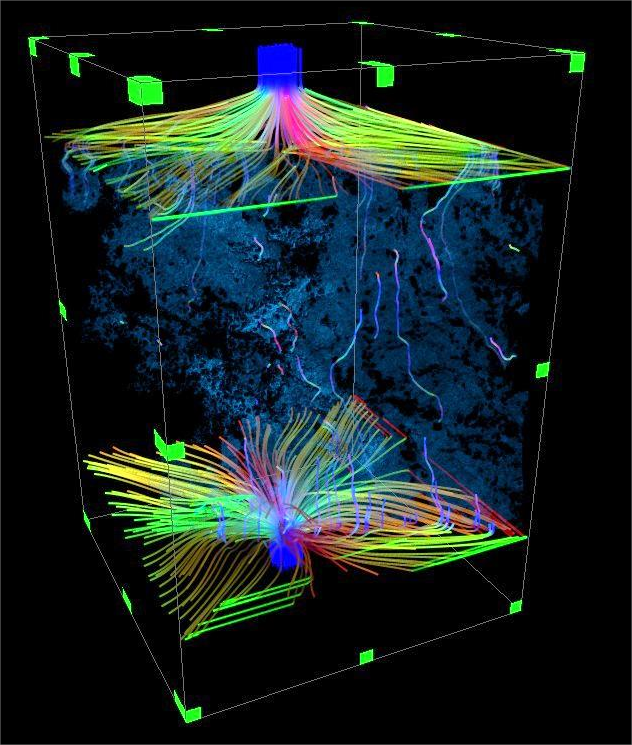

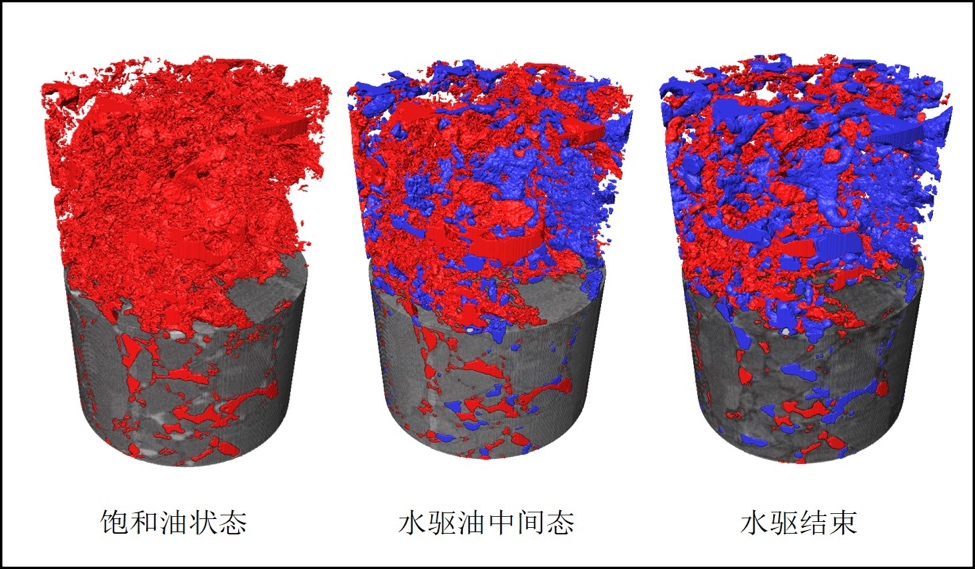

滲透率模擬計算
（2）先進制造領域

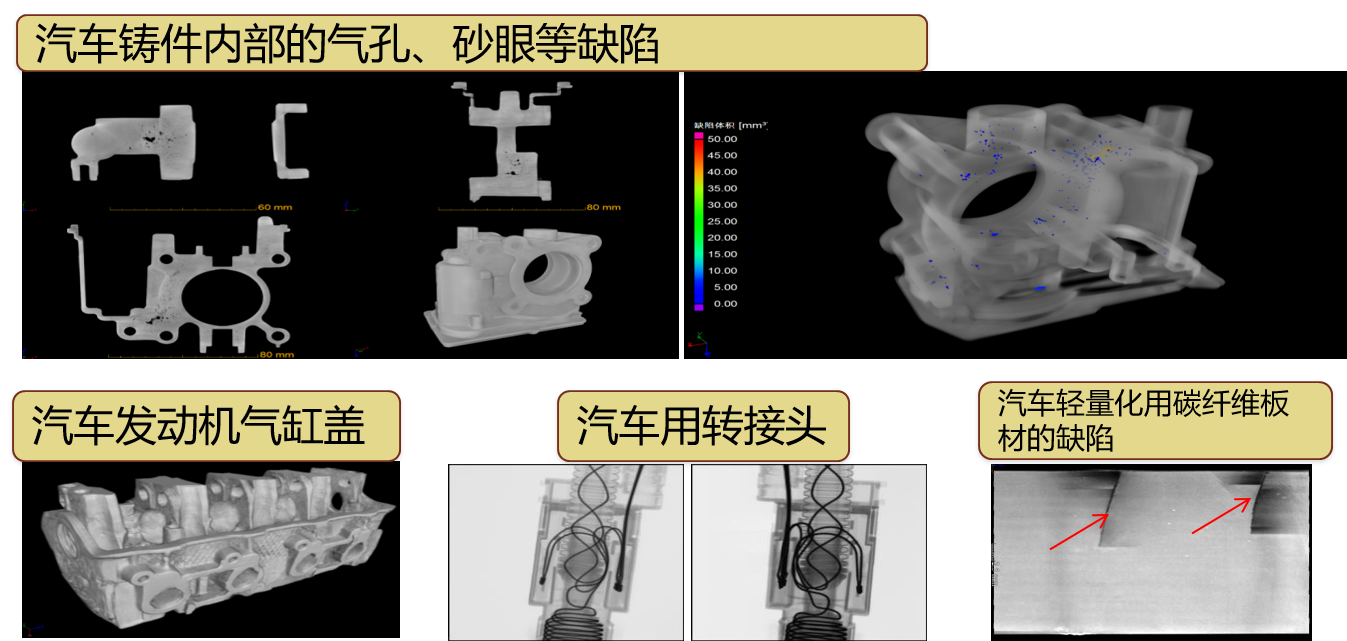

汽車領域研究

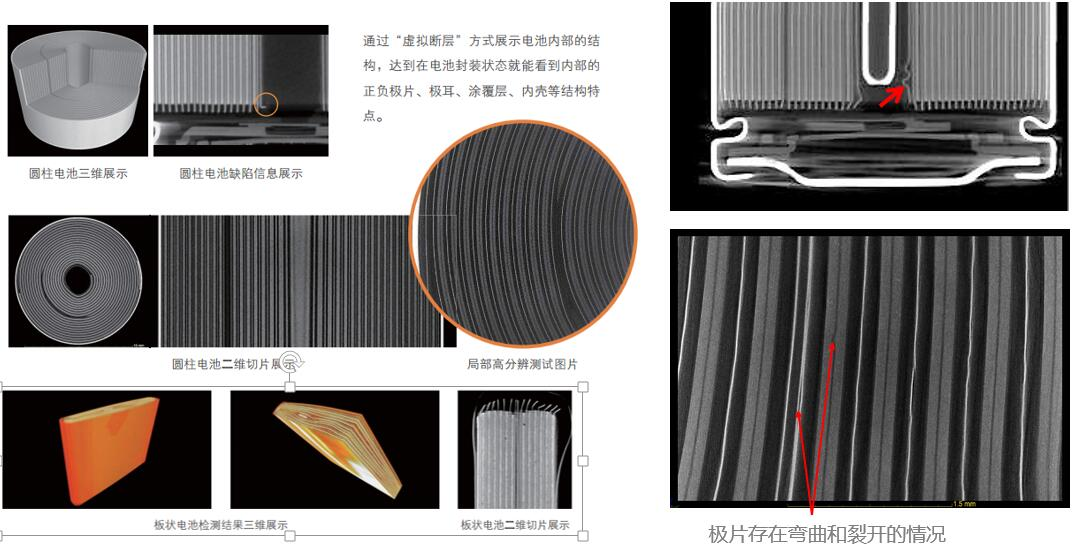

鋰電池研究 （3）材料科學領域

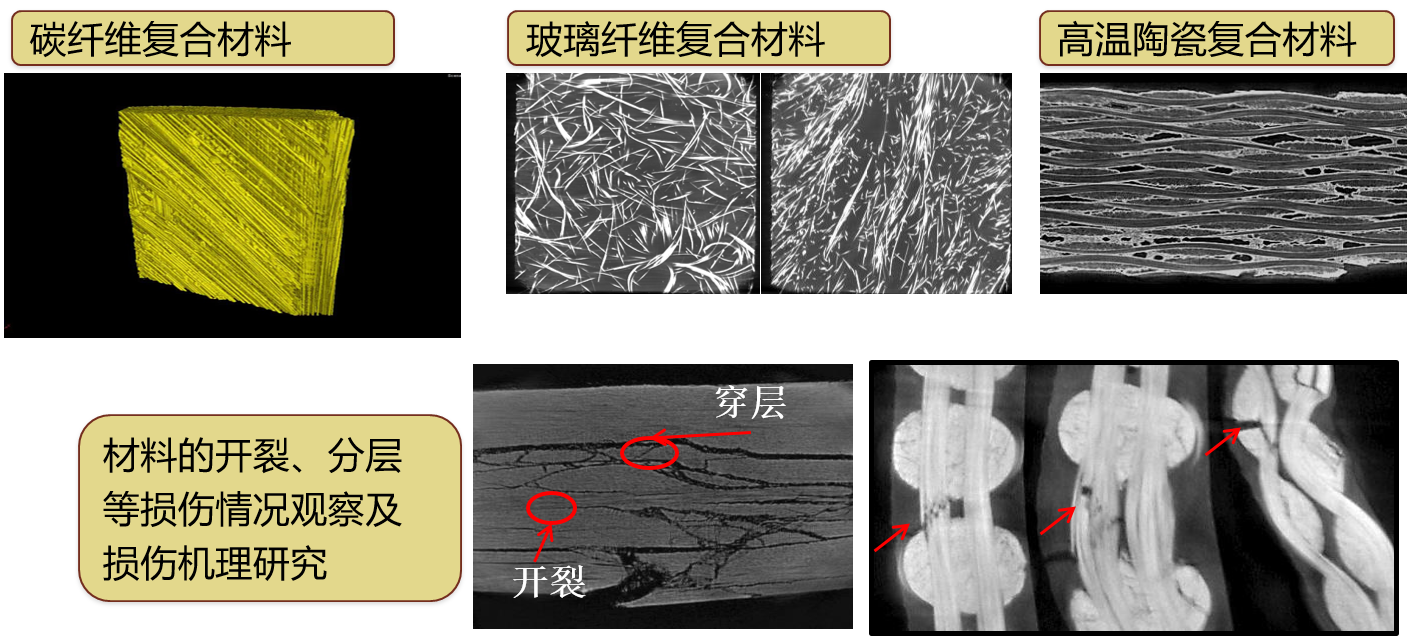

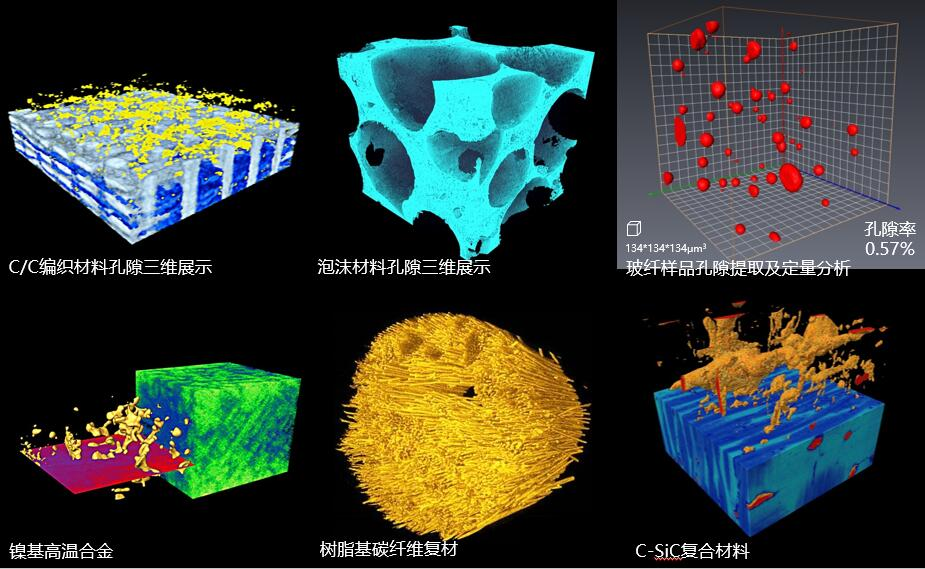

材料科學研究 （4）生命科學領域

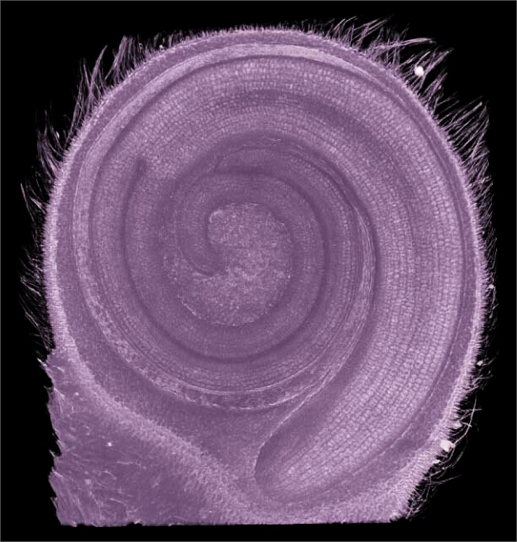

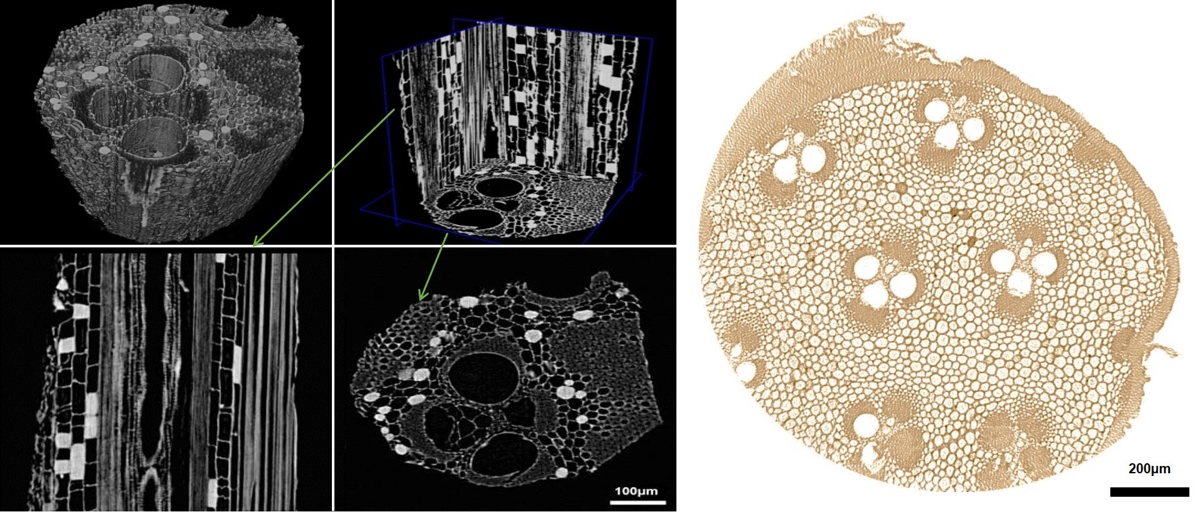

竹子

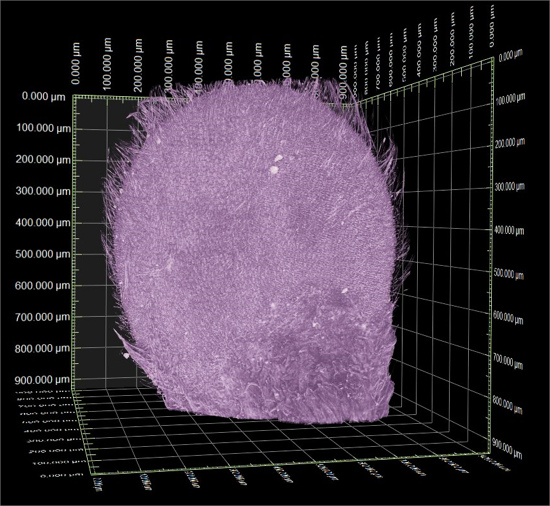

番茄種子 |
